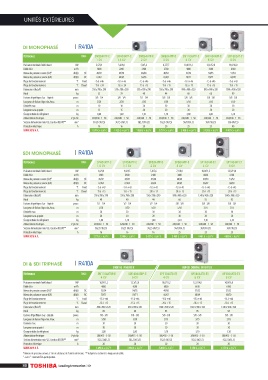

P. 82

UNITÉS EXTÉRIEURES






           DI MONOPHASÉ

           Référence                 RAV-  SM304ATP-E  SM404ATP-E  SM564ATP-E  SM804ATP-E  SM1104ATP-E  SM1404ATP-E  SM1603AT-E1
                                            1 CV     1,5 CV     2 CV      3 CV     4 CV      5 CV      6 CV
           Puissance nominale froid/chaud  kW  2,5/3,4  3,6/4,0  5,0/5,6  6,7/7,7  10,0/11,2  12,1/12,8  14,0/16,0
           Débit d’air            m /h      1800      2200      2400      2700      4080      4200      6180
                                   3
           Niveau de pression sonore (GV)*  dB(A)  F/C  46/47  49/50  46/48  48/52  53/54     54/55    51/53
           Niveau de puissance sonore (GV)  dB(A)  F/C  61/62  64/65  63/65  65/69  70/71     70/71    68/70
           Plage de fonctionnement  °C  Froid  -15 à +46  -15 à +46  -15 à +46  -15 à +46  -15 à +46  -15 à +46  -15 à +43
           Plage de fonctionnement  °C Chaud  -15 à +24  -15 à +24  -15 à +15  -15 à +15  -15 à +15  -15 à +15  -15 à +15
           Dimensions (HxLxP)     mm      550 x 780 x 290  550 x 780 x 290  550 x 780 x 290  550 x 780 x 290  890 x 900 x 320  890 x 900 x 320  1340 x 900 x 320
           Poids                   kg        33        39       40        44        68        68        99
           Liaisons frigorifiques Gaz - Liquide  pouce  3/8 - 1/4  3/8 - 1/4  1/2 - 1/4  5/8 - 3/8  5/8 - 3/8  5/8 - 3/8  5/8 - 3/8
           Longueur de liaison frigo min./max.  m  2/20  2/20   5/30      5/30      5/50      5/50      5/50
           Dénivelé max.           m         10        10       30        30        30        30        30
           Longueur sans appoint   m         15        15       20        20        30        30        30
           Charge initiale de réfrigérant  kg  0,80   1,40      1,10      1,70      2,80      2,80      3,10
           Alimentation électrique  V-ph-Hz  220/240 - 1 - 50  220/240 - 1 - 50  220/240 - 1 - 50  220/240 - 1 - 50  220/240 - 1 - 50  220/240 - 1 - 50  220/240 - 1 - 50
           Section alimentation min. U.E. (section UE/UI)**  mm 2  3G1,5 (4G1,5)  3G1,5 (4G1,5)  3G2,5 (4G1,5)  3G2,5 (4G1,5)  3G4 (4G1,5)  3G4 (4G1,5)  3G6 (4G1,5)
           Protection électrique   A         16        16       20        20        25        25        40
           TARIF 2018 H.T.                1 247 € + 6,67 €  1 453 € + 6,67 €  1 988 € + 6,67 €  2 751 € + 6,67 €  3 430 € + 6,67 €  3 750 € + 6,67 €  4 481 € + 6,67 €




           SDI MONOPHASÉ
           Référence                 RAV-   SP404ATP-E  SP454ATP-E  SP564ATP-E  SP804ATP-E  SP1104AT-E1  SP1404AT-E1
                                            1,5 CV      1,7 CV      2 CV        3 CV       4 CV        5 CV
           Puissance nominale froid/chaud  kW  3,6/4,0  4,0/4,5     5,0/5,6    7,1/8,0     10,0/11,2  12,5/14,0
           Débit d’air            m /h       2400        2400       2400        3000       6060        6180
                                   3
           Niveau de pression sonore (GV)*  dB(A)  F/C  45/47  45/47  47/48     48/49      49/50       51/52
           Niveau de puissance sonore (GV)  dB(A)  F/C  62/64  62/64  63/64     64/65      66/67       68/69
           Plage de fonctionnement  °C  Froid  -15 à +43  -15 à +43  -15 à +43  -15 à +43  -15 à +43  -15 à +43
           Plage de fonctionnement  °C Chaud  -15 à +15  -15 à +15  -20 à +15  -20 à +15  -20 à +15   -20 à +15
           Dimensions (HxLxP)     mm       550 x 780 x 290  550 x 780 x 290  550 x 780 x 290  890 x 900 x 320  1340 x 900 x 320   1340 x 900 x 320
           Poids                   kg        40          40          44         66          93          93
           Liaisons frigorifiques Gaz - Liquide  pouce  1/2 - 1/4  1/2 - 1/4  1/2 - 1/4  5/8 - 3/8  5/8 - 3/8  5/8 - 3/8
            Longueur de liaison frigo min./max.  m  5/30  5/30      5/50        5/50        3/75       3/75
            Dénivelé max.          m         30          30          30         30          30          30
            Longueur sans appoint  m         20          20          20         30          30          30
            Charge initiale de réfrigérant  kg  1,00     1,10       1,40        2,10        3,10       3,10
            Alimentation électrique  V-ph-Hz  220/240 - 1 - 50  220/240 - 1 - 50  220/240 - 1 - 50  220/240 - 1 - 50  220/240 - 1 - 50  220/240 - 1 - 50
            Section alimentation min. U.E. (section UE/UI)**  mm 2  3G2,5 (4G1,5)  3G2,5 (4G1,5)  3G2,5 (4G1,5)  3G4 (4G1,5)  3G4 (4G1,5)  3G4 (4G1,5)
           Protection électrique   A         16          16          16         25          25          25
           TARIF 2018 H.T.                 2 215 € + 6,67 €  2 318 € + 6,67 €  2 421 € + 6,67 €  3 451 € + 6,67 €  4 481 € + 6,67 €  4 893 € + 6,67 €





           DI & SDI TRIPHASÉ
                                                   DIGITAL INVERTER               SUPER DIGITAL INVERTER
           Référence                 RAV-   SM1104AT8P-E  SM1404AT8P-E  SP1104AT8-E1  SP1404AT8-E1  SP1604AT8-E1
                                              4 CV          5 CV          4 CV         5 CV          6 CV
           Puissance nominale froid/chaud  kW  10,0/11,2   12,1/12,8     10,0/11,2     12,5/14,0     14,0/16,0
           Débit d’air            m /h        4080          4200          6060          6180          6180
                                   3
           Niveau de pression sonore (GV)*  dB(A)  F/C  53/54  54/55      49/50         51/52        51/53
           Niveau de puissance sonore (GV)  dB(A)  F/C  70/71  70/71      66/67         68/69        68/70
           Plage de fonctionnement  °C  Froid  -15 à +46   -15 à +46     -15 à +46     -15 à +46     -15 à +46
           Plage de fonctionnement  °C Chaud  -15 à +15    -15 à +15     -20 à +15     -20 à +15     -20 à +15
            Dimensions (HxLxP)    mm        890 x 900 x 320  890 x 900 x 320  1340 x 900 x 320   1340 x 900 x 320   1340 x 900 x 320
            Poids                  kg          69           69            95            95            95
            Liaisons frigorifiques Gaz - Liquide  pouce  5/8 - 3/8  5/8 - 3/8  5/8 - 3/8  5/8 - 3/8  5/8 - 3/8
            Longueur de liaison frigo min./max.  m  5/50    5/50          3/75          3/75          3/75
            Dénivelé max.          m           30           30            30            30            30
            Longueur sans appoint  m           30           30            30            30            30
            Charge initiale de réfrigérant  kg  2,80        2,80          3,10          3,10          3,10
            Alimentation électrique  V-ph-Hz  380/415 - 3 -50  380/415 - 3 -50  380/415 - 3 -50  380/415 - 3 -50  380/415 - 3 -50
            Section alimentation min. U.E. (section UE/UI)**  mm 2  5G2,5 (4G1,5)  5G2,5 (4G1,5)  5G2,5 (4G1,5)  5G2,5 (4G1,5)  5G2,5 (4G1,5)
           Protection électrique   A           20           20            20            20            20
           TARIF 2018 H.T.                  3 698 € + 6,67 €  3 904 € + 6,67 €  5 202 € + 6,67 €  5 356 € + 6,67 €  6 170 € + 6,67 €
           * Niveau de pression sonore à 1 m de distance de l’unité extérieure.  ** Adapter la section à la longueur du câble.
           “ + xx € “ : montant Éco-participation.
