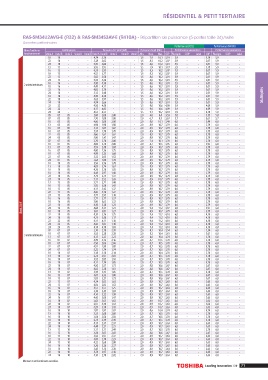

P. 73
RÉSIDENTIEL & PETIT TERTIAIRE
RAS-5M34U2AVG-E (R32) & RAS-5M34S3AV-E (R410A) - Répartition de puissance (5-postes taille 34)/suite
Données préliminaires
Performances (R32) Performances (R410A)
Nbre d’unités en Combinaisons Puissance de l’unité (kW) Puissance chaud (kW) Performances saisonnières Performances saisonnières
fonctionnement Unité A Unité B Unité C Unité D Unité E Unité A Unité B Unité C Unité D Unité E Min. Nom. Max. COP Pdesignh SCOP Label COP Pdesignc SCOP Label
18 10 - - - 4,74 3,16 - - - 1,5 7,9 10,1 3,19 5,9 - - 3,19 5,9 - -
22 10 - - - 5,28 3,02 - - - 1,5 8,3 10,2 3,07 5,9 - - 3,07 5,9 - -
24 10 - - - 5,76 2,84 - - - 1,5 8,6 10,2 3,01 5,9 - - 3,01 5,9 - -
13 13 - - - 3,95 3,95 - - - 1,5 7,9 10,1 3,19 5,9 - - 3,19 5,9 - -
16 13 - - - 4,35 3,95 - - - 1,5 8,3 10,2 3,07 5,9 - - 3,07 5,9 - -
18 13 - - - 4,53 3,77 - - - 1,5 8,3 10,2 3,07 5,9 - - 3,07 5,9 - -
22 13 - - - 5,02 3,58 - - - 1,5 8,6 10,2 3,01 5,9 - - 3,01 5,9 - -
24 13 - - - 5,32 3,28 - - - 1,5 8,6 10,2 3,01 5,9 - - 3,01 5,9 - -
2 unités intérieures 16 16 - - - 4,30 4,30 - - - 1,5 8,6 10,2 3,01 5,9 - - 3,01 5,9 - -
18 16 - - - 4,49 4,11 - - - 1,5 8,6 10,2 3,01 5,9 - - 3,01 5,9 - -
22 16 - - - 4,82 3,78 - - - 1,5 8,6 10,2 3,01 5,9 - - 3,01 5,9 - -
24 16 - - - 5,12 3,48 - - - 1,5 8,6 10,2 3,01 5,9 - - 3,01 5,9 - -
18 18 - - - 4,30 4,30 - - - 1,5 8,6 10,2 3,01 5,9 - - 3,01 5,9 - - Multisplits
22 18 - - - 4,63 3,97 - - - 1,5 8,6 10,2 3,01 5,9 - - 3,01 5,9 - -
24 18 - - - 4,94 3,66 - - - 1,5 8,6 10,2 3,01 5,9 - - 3,01 5,9 - -
22 22 - - - 4,50 4,50 - - - 1,5 9,0 10,6 4,09 5,9 - - 4,09 5,9 - -
24 22 - - - 4,17 4,83 - - - 1,5 9,0 10,6 4,09 5,9 - - 4,09 5,9 - -
24 24 - - - 4,55 4,55 - - - 1,5 9,1 10,7 4,10 5,9 - - 4,10 5,9 - -
05 05 05 - - 2,00 2,00 2,00 - - 2,0 6,0 8,0 3,53 5,0 - - 3,53 5,0 - -
07 05 05 - - 2,70 2,00 2,00 - - 2,0 6,7 8,9 3,62 5,7 - - 3,62 5,7 - -
10 05 05 - - 4,00 2,00 2,00 - - 2,0 8,0 10,1 3,49 6,0 - - 3,49 6,0 - -
13 05 05 - - 4,94 1,98 1,98 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
16 05 05 - - 5,15 1,87 1,87 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
18 05 05 - - 5,34 1,78 1,78 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
22 05 05 - - 5,66 1,62 1,62 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
24 05 05 - - 5,96 1,47 1,47 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
07 07 05 - - 2,70 2,70 2,00 - - 2,0 7,4 10,1 3,70 6,0 - - 3,70 6,0 - -
10 07 05 - - 4,00 2,70 2,00 - - 2,0 8,7 10,5 3,95 6,0 - - 3,95 6,0 - -
13 07 05 - - 4,59 2,48 1,84 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
16 07 05 - - 4,80 2,36 1,75 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
18 07 05 - - 4,99 2,25 1,66 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
22 07 05 - - 5,32 2,05 1,52 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
24 07 05 - - 5,63 1,88 1,39 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
10 10 05 - - 3,56 3,56 1,78 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
13 10 05 - - 4,05 3,24 1,62 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
16 10 05 - - 4,26 3,10 1,55 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
18 10 05 - - 4,45 2,97 1,48 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
22 10 05 - - 4,79 2,74 1,37 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
24 10 05 - - 5,11 2,52 1,26 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
13 13 05 - - 3,71 3,71 1,48 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
16 13 05 - - 3,92 3,56 1,42 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
18 13 05 - - 4,11 3,42 1,37 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
22 13 05 - - 4,45 3,18 1,27 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
24 13 05 - - 4,77 2,95 1,18 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
16 16 05 - - 3,77 3,77 1,37 - - 2,0 8,9 10,7 3,79 6,0 - - 3,79 6,0 - -
18 16 05 - - - - 3,96 3,63 1,32 - - - - 2,0 8,9 10,7 3,79 6,0 - - - - 3,79 6,0 - - - -
Chaud, 230 V 24 16 05 - - - - 4,88 3,31 1,21 - - - - 2,0 9,4 11,2 3,97 6,0 - - - - 3,97 6,0 - - - -
3,38
3,79
4,30
1,23
6,0
10,7 3,79
6,0
16
22
2,0
8,9
05
6,0
10,7 3,79
1,27
3,79
05
8,9
18
18
6,0
3,81
3,81
2,0
22
05
18
4,73
1,17
3,50
2,0
6,0
4,10
24 18 05 - - - - 4,39 3,76 1,25 - - - - 2,0 9,4 11,2 4,10 6,0 - - - - 4,10 6,0 - - - -
9,4
11,2 4,10
6,0
22 22 05 - - 4,11 4,11 1,18 - - 2,0 9,4 11,2 4,10 6,0 - - 4,10 6,0 - -
24 22 05 - - 4,45 3,85 1,10 - - 2,0 9,4 11,2 4,10 6,0 - - 4,10 6,0 - -
24 24 05 - - 4,18 4,18 1,03 - - 2,0 9,4 11,2 4,10 6,0 - - 4,10 6,0 - -
07 07 07 - - 2,70 2,70 2,70 - - 2,0 8,1 10,4 3,54 6,0 - - 3,54 6,0 - -
3 unités intérieures 10 07 07 - - 3,53 2,38 2,38 - - 2,0 8,3 10,4 3,61 6,0 - - 3,61 6,0 - -
13 07 07 - - 4,13 2,23 2,23 - - 2,0 8,6 10,4 3,74 6,0 - - 3,74 6,0 - -
16 07 07 - - 4,39 2,16 2,16 - - 2,0 8,7 10,5 3,70 6,0 - - 3,70 6,0 - -
18 07 07 - - 4,58 2,06 2,06 - - 2,0 8,7 10,5 3,70 6,0 - - 3,70 6,0 - -
22 07 07 - - 4,91 1,89 1,89 - - 2,0 8,7 10,5 3,70 6,0 - - 3,70 6,0 - -
24 07 07 - - 5,22 1,74 1,74 - - 2,0 8,7 10,5 3,70 6,0 - - 3,70 6,0 - -
10 10 07 - - 3,18 3,18 2,14 - - 2,0 8,5 10,4 3,70 6,0 - - 3,70 6,0 - -
13 10 07 - - 3,72 2,97 2,01 - - 2,0 8,7 10,5 3,70 6,0 - - 3,70 6,0 - -
16 10 07 - - 3,92 2,85 1,93 - - 2,0 8,7 10,5 3,70 6,0 - - 3,70 6,0 - -
18 10 07 - - 4,11 2,74 1,85 - - 2,0 8,7 10,5 3,70 6,0 - - 3,70 6,0 - -
22 10 07 - - 4,50 2,57 1,73 - - 2,0 8,8 10,6 3,67 6,0 - - 3,67 6,0 - -
24 10 07 - - 4,82 2,38 1,61 - - 2,0 8,8 10,6 3,67 6,0 - - 3,67 6,0 - -
13 13 07 - - 3,43 3,43 1,85 - - 2,0 8,7 10,5 3,70 6,0 - - 3,70 6,0 - -
16 13 07 - - 3,67 3,33 1,80 - - 2,0 8,8 10,6 3,67 6,0 - - 3,67 6,0 - -
18 13 07 - - 3,85 3,21 1,73 - - 2,0 8,8 10,6 3,67 6,0 - - 3,67 6,0 - -
22 13 07 - - 4,24 3,03 1,63 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
24 13 07 - - 4,56 2,82 1,52 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
16 16 07 - - 3,57 3,57 1,75 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
18 16 07 - - 3,76 3,45 1,69 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
22 16 07 - - 4,10 3,22 1,58 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
24 16 07 - - 4,42 3,00 1,47 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
18 18 07 - - 3,63 3,63 1,63 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
22 18 07 - - 3,97 3,40 1,53 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
24 18 07 - - 4,29 3,18 1,43 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
10 10 10 - - 2,87 2,87 2,87 - - 2,0 8,6 10,4 3,74 6,0 - - 3,74 6,0 - -
13 10 10 - - 3,35 2,68 2,68 - - 2,0 8,7 10,5 3,70 6,0 - - 3,70 6,0 - -
16 10 10 - - 3,54 2,58 2,58 - - 2,0 8,7 10,5 3,70 6,0 - - 3,70 6,0 - -
18 10 10 - - 3,73 2,49 2,49 - - 2,0 8,7 10,5 3,70 6,0 - - 3,70 6,0 - -
22 10 10 - - 4,15 2,37 2,37 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
24 10 10 - - 4,48 2,21 2,21 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
13 13 10 - - 3,11 3,11 2,49 - - 2,0 8,7 10,5 3,70 6,0 - - 3,70 6,0 - -
16 13 10 - - 3,34 3,03 2,43 - - 2,0 8,8 10,6 3,67 6,0 - - 3,67 6,0 - -
18 13 10 - - 3,56 2,97 2,37 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
22 13 10 - - 3,89 2,78 2,23 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
24 13 10 - - 4,22 2,60 2,08 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
16 16 10 - - 3,26 3,26 2,37 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
18 16 10 3,45 3,16 2,30 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
22 16 10 - - 3,78 2,97 2,16 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
24 16 10 - - 4,10 2,78 2,02 - - 2,0 8,9 10,7 3,63 6,0 - - 3,63 6,0 - -
Minimum 2 unités intérieures raccordées.
