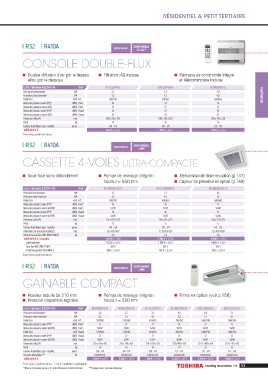

Page 55 - 4-COUV_DECOUP.indd

RÉSIDENTIEL & PETIT TERTIAIRE

DISPONIBLE
NOUVEAU JUILLET

CONSOLE DOUBLE-FLUX

Double diffusion d’air par le dessus Filtration IAQ incluse Panneau de commande intégré
et/ou par le dessous et télécommande incluse

Unité intérieure R32/R410A RAS- B10U2FVG-E B13U2FVG-E B18U2FVG-E
Puissance froid nominale kW 2,5 3,5 5,0
Puissance chaud nominale kW 3,2 4,2 6,0 Multisplits
Débit d’air m /h F/C 468/510 510/552 600/642
3
Niveau de pression sonore (PV)* dB(A) Froid 26 27 34
Niveau de puissance sonore (GV) dB(A) Froid 54 55 61
Niveau de pression sonore (PV)* dB(A) Chaud 26 27 34
Niveau de puissance sonore (GV) dB(A) Chaud 54 55 61
Dimensions (HxLxP) mm 600 x 700 x 220 600 x 700 x 220 600 x 700 x 220
Poids kg 16 16 16
Liaisons frigorifiques (gaz - liquide) pouce 3/8 - 1/4 3/8 - 1/4 1/2 - 1/4
TARIF 2018 H.T. 1 442 € + 1,67 € 1 566 € + 1,67 € 1 669 € + 1,67 €
Données préliminaires

DISPONIBLE
NOUVEAU JUIN

CASSETTE 4-VOIES ULTRA-COMPACTE

Sous-face sans débordement Pompe de relevage intégrée : Télécommande filaire en option (p.147)
hauteur = 850 mm Capteur de présence en option (p.149)
Unité intérieure R32/R410A RAS- M10U2MUVG-E M13U2MUVG-E M16U2MUVG-E
Puissance froid nominale kW 2,5 3,5 4,5
Puissance chaud nominale kW 3,2 4,2 5,2
Débit d’air m /h F/C 590/590 620/620 680/680
3
Niveau de pression sonore (PV)* dB(A) Froid 30 30 31
Niveau de puissance sonore (GV/PV) dB(A) Froid 52/45 53/45 56/46
Niveau de pression sonore (PV)* dB(A) Chaud 30 30 31
Niveau de puissance sonore (GV/PV) dB(A) Chaud 52/45 53/45 56/46
Dimensions (HxLxP) mm 256 x 575 x 575 256 x 575 x 575 256 x 575 x 575
Poids kg 15 15 15
Liaisons frigorifiques (gaz - liquide) pouce 3/8 - 1/4 3/8 - 1/4 1/2 - 1/4
Dimensions de la sous-face (HxLxP) mm 12 x 620 x 620 12 x 620 x 620 12 x 620 x 620
Poids de la sous-face (RBC-UM21PGW-E) kg 2,5 2,5 2,5
TARIF 2018 H.T. Ensemble 1 671 € + 1,79 € 1 905 € + 1,79 € 1 946 € + 1,79 €
Unité intérieure 1 125 € + 1,67 € 1 359 € + 1,67 € 1 400 € + 1,67 €
Sous-face RBC-UM21PGW-E 361 € 361 € 361 €
Kit infrarouge RBX-AX32UMW-E 185 € + 0,12 € 185 € + 0,12 € 185 € + 0,12 €
Données préliminaires

NOUVEAU DISPONIBLE
JUIN
GAINABLE COMPACT

Hauteur réduite de 210 mm Pompe de relevage intégrée : Filtres en option (voir p.156)
Pression disponible réglable hauteur = 350 mm

Unité intérieure R32/R410A RAS- M07U2DVG-E M10U2DVG-E M13U2DVG-E M16U2DVG-E M22U2DVG-E M24U2DVG-E
Puissance froid nominale kW 2,0 2,5 3,5 4,5 6,0 7,1
Puissance chaud nominale kW 2,5 3,2 4,2 5,2 7,1 8,1
Débit d’air m /h F/C 570/380 570/380 610/385 780/420 1000/740 1060/760
3
Niveau de pression sonore (PV)* dB(A) Froid 27 27 27 24 32 33
Niveau de puissance sonore (GV/PV) dB(A) Froid 50/42 50/42 52/42 50/39 53/47 54/48
3
Débit d’air m /h Chaud 570/380 570/380 610/385 780/450 1000/740 1060/760
Niveau de pression sonore (PV)* dB(A) Chaud 27 27 27 25 32 33
Niveau de puissance sonore (GV/PV) dB(A) Chaud 50/42 50/42 52/42 50/40 53/47 54/48
Dimensions (HxLxP) mm 210 x 700 x 450 210 x 700 x 450 210 x 700 x 450 210 x 900 x 450 210 x 1100 x 450 210 x 110 x 450
Poids kg 16 16 16 19 22 22
Liaisons frigorifiques (gaz - liquide) pouce 3/8 - 1/4 3/8 - 1/4 3/8 - 1/4 1/2 - 1/4 1/2 - 1/4 1/2 - 1/4
Pressions disponibles ** Pa 10/20/35/45 10/20/35/45 10/20/35/45 10/20/35/45 10/20/35/45 10/20/35/45
TARIF 2018 H.T. 1 103 € + 1,67 € 1 206 € + 1,67 € 1 309 € + 1,67 € 1 412 € + 1,67 € 1 590 € + 1,67 € 1 690 € + 1,67 €
Données préliminaires “+ xx € ” : montant Eco-participation. 53
* Niveau de pression sonore à 1,5 m de distance de l’unité intérieure. ** Réglage usine : pression minimum.
