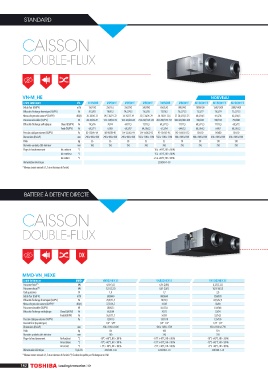

P. 144
STANDARD
CAISSON
DOUBLE-FLUX
VN-M_HE NOUVEAU
Unité intérieure VN- M150HE M250HE M350HE M500HE M650HE M800HE M1000HE1 M1500HE1 M2000HE1
3
Débit d'air (GV/PV) m /h 150/110 250/155 350/210 500/390 650/520 800/700 1000/700 1500/1200 2000/1400
Efficacité d’échange thermique (GV/PV) % 81,5/83 78/81,5 74,5/79,5 76,5/78 75/76,5 76,5/77,5 73,5/77 76,5/79 73,5/77,5
Niveau de pression sonore* (GV/PV) dB(A) 26-28/20-22 29,5-30/21-22 34-35/27-29 32,5-34/26-29 34-36/31-32,5 37-38,5/33,5-35 40,5/34,5 41,5/36 42,5/36,5
Puissance absorbée (GV/PV) W 68-78/42-47 123-138/52-59 165-182/82-88 214-238/128-142 262-290/178-191 360-383/286-300 396/220 590/310 792/440
Efficacité d’échange enthalpique Chaud (GV/PV) % 74,5/76 70/74 65/71,5 72/73,5 69,5/71,5 71/71,5 68,5/71,5 71/73,5 68,5/72
Froid (GV/PV) % 69,5/71 65/69 60,5/67 64,5/66,5 61,5/64 64/65,5 60,5/64,5 64/67 60,5/65,5
Pression statique externe (GV/PV) Pa 82-102/47-64 80-98/28-40 114-125/65-94 134-150/62-92 91-107/61-96 142-158/76-112 105/70 140/80 105/70
Dimensions (HxLxP) mm 290 x 900 x 900 290 x 900 x 900 290 x 900 x 900 350 x 1140 x 1140 350 x 1140 x 1140 400 x 1189 x 1189 400 x 1189 x 1189 810 x 1189 x 1189 810 x 1189 x 1189
Poids kg 36 36 38 53 53 70 58 130 130
Diamètre conduits côté intérieur mm 100 150 150 200 200 250 250 250 250
Plage de fonctionnement Air ambiant °C -10 à +40°C, HR < 80 %
Air extérieur °C -15 à +43°C, HR < 80 %
Air extrait °C +5 à +40°C, HR < 80 %
Alimentation électrique 220/240-1-50
* Niveau sonore mesuré à 1,5 m en dessous de l’unité.
BATTERIE À DETENTE DIRECTE
CAISSON
DOUBLE-FLUX
DX
MMD-VN_HEXE
Unité Intérieure MMD- VN502HEX1E VN802HEX1E VN1002HEX1E
Puissance froid (*) kW 4,10 (1,3) 6,56 (2,06) 8,25 (2,32)
Puissance chaud (*) kW 5,53 (2,33) 8,61 (3,61) 10,92 (4,32)
Code puissance CV 1,0 1,7 2,0
3
Debit d'air (GV/PV) m /h 500/440 800/640 950/820
Efficacité d'echange thermique (GV/PV) % 70,5/71,5 70/72,5 65,5/67,5
Niveau de pression sonore (GV/PV)* dB(A) 37,5/34,5 41/38 43/40
Puissance absorbée (GV/PV) W 300/235 505/335 550/485
Efficacité d'échange enthalpique Chaud (GV/PV) % 68,5/69 70/73 52/54
Froid (GV/PV) % 56,5/57,5 56/59 52/54,5
Pression statique externe (GV/PV) Pa 120/115 120/110 135/105
Raccord flare (Liquide/gaz) 1/4” - 3/8” 1/4” - 1/2” 1/4” - 1/2”
Dimensions (HxLxP) mm 430 x 1140 x 1690 430 x 1189 x 1739 430 x 1189 x 1739
Poids kg 84 100 101
Diamètre conduits côté intérieur mm 200 250 250
Plage de fonctionnement Air Ambiant °C -10°C +40°C, HR < 80 % -10°C +40°C, HR < 80 % -10°C +40°C, HR < 80 %
Air extérieur °C -15°C +43°C, HR < 80 % -15°C +43°C, HR < 80 % -15°C +43°C, HR < 80 %
Air extrait °C +5°C +40°C, HR < 80 % +5°C +40°C, HR < 80 % +5°C +40°C, HR < 80 %
Alimentation éléctrique V-ph-Hz 220/240-1-50 220/240-1-50 220/240-1-50
* Niveau sonore mesuré à 1,5 m en dessous de l’unité. (*) Chaleur récupérée par l'échangeur en kW.
