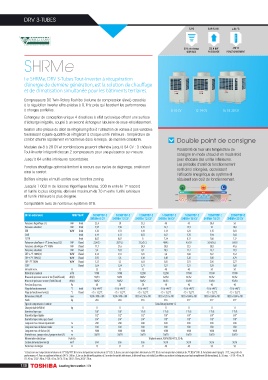

DRV 3-TUBES

5,93 169,5 kW +46 °C

50% de charge 22,4 kW -25 °C
COP MAX PUISSANCE FONCTIONNEMENT
SHRMe

Le SHRMe, DRV 3-Tubes Tout-Inverter à récupération
d’énergie de dernière génération, est la solution de chauffage
et de climatisation simultanée pour les bâtiments tertiaires.

Compresseurs DC Twin-Rotary Toshiba (volume de compression élevé) associés
à la régulation Inverter ultra-précise à 0,1 Hz près qui boostent les performances
à charges partielles. 8-10 CV 12-14 CV 16-18-20 CV
Échangeur de conception unique 4 directions à effet cyclonique offrant une surface
d’échange inégalée, couplé à un second échangeur tubulaire de sous-refroidissement.
Gestion ultra-précise du débit de réfrigérant grâce à l’utilisation de vannes à pas variables
fournissant la juste quantité de réfrigérant à chaque unité intérieure : température de
confort atteinte rapidement et maintenue dans le temps, de manière constante. Double point de consigne
Modules de 8 à 20 CV et combinaisons pouvant atteindre jusqu’à 54 CV : 3 châssis Possibilité de fixer une température de
Tout-Inverter intégrant chacun 2 compresseurs pour une puissance sur-mesure.
consigne en mode chaud et en mode froid
Jusqu’à 64 unités intérieures raccordables. pour chacune des unités intérieures.
Les périodes d’arrêt de fonctionnement
Fonction chauffage optimisé limitant le recours aux cycles de dégivrage, améliorant sont ainsi allongées, accroissant
ainsi le confort.
l’efficacité énergétique du système et
Boîtiers simples et multi-sorties avec fonction zoning. réduisant son coût de fonctionnement.
Jusqu’à 1 000 m de liaisons frigorifiques totales, 200 m entre le 1 raccord ......................... ........................
er
et l’unité la plus éloignée, dénivelé maximum de 70 m entre l’unité extérieure MATIN MIDI SOIR
et l’unité intérieure la plus éloignée. 24 0 C 24 0 C
20 0 C Fonctionnement du SHRMe 20 0 C
Compatibilité avec de nombreux systèmes GTB. OFF COOL OFF

Unité extérieure MMY-MAP 0806FT8P-E 1006FT8P-E 1206FT8P-E 1406FT8P-E 1606FT8P-E 1806FT8P-E 2006FT8P-E
SHRMe 8 CV SHRMe 10 CV SHRMe 12 CV SHRMe 14 CV SHRMe 16 CV SHRMe 18 CV SHRMe 20 CV
Puissance frigorifique (1) kW Froid 22,4 28 33,5 40 45 50,4 56
Puissance absorbée kW Froid 5,95 7,96 9,75 12,7 13,9 16 18,6
EER W/W Froid 3,76 3,51 3,43 3,14 3,23 3,15 3,01
SEER Froid 6,19 6,13 6,02 5,67 5,78 5,94 5,68
ESEER Froid 8,05 8,02 8 7,34 8,17 7,86 7,12
Puissance calorifique +7°C (nom./max.) (2) kW Chaud 22,4/25 28/31,5 33,5/37,5 40/45 45/50 50,4/56,5 56/58
Puissance calorifique -7°C 100% kW Chaud 17,7 21,6 24,9 30,8 33,5 38,8 41,6
Puissance absorbée kW Chaud 5,4 7,05 8,7 10,5 12,2 13,7 15,9
COP +7°C 100% (2) W/W Chaud 4,14 3,97 3,85 3,8 3,68 3,67 3,52
COP +7°C 50% (2) W/W Chaud 5,93 5,6 5,38 5,48 5,28 5,08 4,79
COP -7°C 100% W/W Chaud 3,35 3,2 3,03 3,05 2,91 2,96 2,77
SCOP Chaud 3,64 3,54 3,71 3,57 3,51 3,59 3,60
Intensité max. A 25 32 32 40 40 50 50
3
Débit d'air standard m /h 9700 9700 12200 12200 17300 17300 17900
Niveau de pression sonore à 1m (Froid/Chaud) dB(A) 59/61 59/61 60/62 62/64 61/62 61/62 61/62
Niveau de puissance sonore (Froid/Chaud) dB(A) 80/82 80/82 80/82 81/83 83/84 83/84 83/84
Pression dispo max. Pa 60 50 50 40 40 40 40
Plage de fonctionnement °C Froid -10 à +46°C -10 à +46°C -10 à +46°C -10 à +46°C -10 à +46°C -10 à +46°C -10 à +46°C
Plage de fonctionnement (3) °C Chaud -25 +15,5°C -25 +15,5°C -25 +15,5°C -25 +15,5°C -25 +15,5°C -25 +15,5°C -25 +15,5°C
Dimensions (HxLxP) mm 1830 x 990 x 780 1830 x 990 x 780 1830 x 1210 x 780 1830 x 1210 x 780 1830 x 1600 x 780 1830 x 1600 x 780 1830 x 1600 x 780
Poids kg 263 263 316 316 377 377 377
Type de compresseur / nombre Twin-Rotary Inverter / 2
Charge intiale de R410A kg 11 11 11 11 11 11 11
Diamètre ligne gaz 7/8” 7/8” 1"1/8 1"1/8 1"1/8 1"1/8 1"1/8
Diamètre ligne liquide 1/2” 1/2” 1/2” 5/8” 3/4” 3/4” 3/4”
Diamètre ligne retour gaz chaud 3/4” 3/4” 3/4” 7/8” 7/8” 7/8” 7/8”
Longueur max. liaison équivalente m 200 200 200 200 200 200 200
Longueur max. de liaison totale m 180 180 180 180 180 180 180
Longueur max. de liaison (4) m 1000 1000 1000 1000 1000 1000 1000
Dénivelé max.- groupe en bas / groupe en haut (5) m 30/70 30/70 30/70 30/70 30/70 30/70 30/70
Alimentation électrique V-ph-Hz Triphasé neutre, 400 V (380-415), 50 Hz
Section alimentation min.(6) mm² 5G4 5G6 5G6 5G10 5G10 5G16 5G16
Protection électrique A 25 32 32 40 40 50 50
1. Basée sur une température intérieure de 27°C BS/19°C BH et une température extérieure de 35°C BS. 2. Basée sur une température intérieure de 20°C BS et une température extérieure de 7°C BS/6°C BH. 3. Fonctionnement jusqu’à -25°C, avec perte de
performance. 4. Pour un système inférieur à 34 CV : 300 m. 5. En cas de dénivelé supérieur à 3 m entre les unités intérieures, le dénivelé max. est réduit (se référer aux notices techniques pour tout complément d’informations). 6. Si Lmax. < 8 CV : 45 m, 10
CV : 40 m, 12 CV : 40 m, 14 CV : 65 m, 16 CV : 55 m, 18 CV : 70 m, 20 CV : 70 m.
