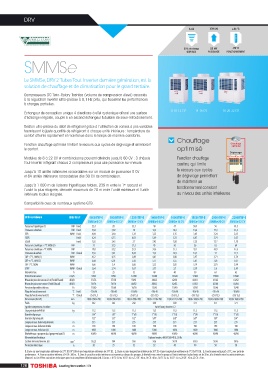

DRV

6,44 178 kW +46 °C

50% de charge 22 kW -25 °C
COP MAX PUISSANCE FONCTIONNEMENT
SMMSe

Le SMMSe, DRV 2-Tubes Tout-Inverter dernière génération, est la
solution de chauffage et de climatisation pour le grand tertiaire.

Compresseurs DC Twin-Rotary Toshiba (volume de compression élevé) associés
à la régulation Inverter ultra-précise à 0,1 Hz près, qui boostent les performances
à charges partielles.
8-10-12 CV 14-16 CV 18-20-22 CV
Échangeur de conception unique 4 directions à effet cyclonique offrant une surface
d’échange inégalée, couplé à un second échangeur tubulaire de sous-refroidissement.
Gestion ultra-précise du débit de réfrigérant grâce à l’utilisation de vannes à pas variables
fournissant la juste quantité de réfrigérant à chaque unité intérieure : température de
confort atteinte rapidement et maintenue dans le temps de manière constante.
Chauffage
Fonction chauffage optimisé limitant le recours aux cycles de dégivrage et améliorant Chauffage
optimisé
le confort. optimisé
Dégivrage
Modules de 8 à 22 CV et combinaisons pouvant atteindre jusqu’à 60 CV : 3 châssis Fonction chauffage Injection de gaz chaud
Tout-Inverter intégrant chacun 2 compresseurs pour une puissance sur-mesure. continu qui limite

Jusqu’à 18 unités intérieures raccordables sur un module de puissance 8 CV le recours aux cycles
et 64 unités intérieures raccordables dès 30 CV de combinaison. de dégivrage permettant
de maintenir un
Jusqu’à 1 000 m de liaisons frigorifiques totales, 235 m entre le 1 raccord et fonctionnement constant
er
l’unité la plus éloignée, dénivelé maximum de 70 m entre l’unité extérieure et l’unité
intérieure la plus éloignée. au niveau des unités intérieures.
Compatibilité avec de nombreux système GTB.

Unité extérieure MMY-MAP 0806HT8P-E 1006HT8P-E 1206HT8P-E 1406HT8P-E 1606HT8P-E 1806HT8P-E 2006HT8P-E 2206HT8P-E

SMMSe 8 CV SMMSe 10 CV SMMSe 12 CV SMMSe 14 CV SMMSe 16 CV SMMSe 18 CV SMMSe 20 CV SMMSe 22 CV

Puissance frigorifique (1) kW Froid 22,4 28 33,5 40 45 50,4 56 61,5
Puissance absorbée kW Froid 5,54 7,69 10 12,3 14,3 14,6 17,3 23,2
EER W/W Froid 4,04 3,64 3,35 3,25 3,15 3,45 3,24 2,65
SEER Froid 6,24 6,15 6,03 5,69 5,33 6,01 5,74 5,07
ESEER Froid 7,55 7,45 7,7 7,42 7,58 7,25 7,17 7,10
Puissance calorifique +7°C 100% (2) kW 25 31,5 37,5 45 50 56 63 64
Puissance calorifique -7°C 100% kW 19,8 24,2 27,9 34,6 37,1 43,1 46,9 47,6
Puissance absorbée kW Chaud 5,53 7,41 9,65 11,2 12,9 14,1 17 17,1
COP +7°C, 100% (2) W/W 4,52 4,25 3,89 4,02 3,88 3,97 3,71 3,74
COP +7°C, 50% (2) W/W 6,44 6,01 5,43 5,77 5,55 5,41 5,05 5,07
COP -7°C, 100% W/W 3,66 3,4 3,06 3,23 3,05 3,19 2,91 2,94
SCOP W/W Chaud 3,64 3,54 3,67 3,57 3,7 3,59 3,6 3,49
Intensité max. A 25 25 32 40 40 50 63 63
Débit d’air standard m3/h 9700 9700 12200 12200 12600 17300 17900 18500
Niveau de pression sonore à 1 m (Froid/Chaud) dB(A) 55/56 57/58 59/61 60/62 62/64 60/61 61/62 61/62
Niveau de puissance sonore (Froid/Chaud) dB(A) 74/74 74/74 80/82 80/82 82/83 81/83 82/84 83/84
Pression disponible std/max. Pa 15/60 15/60 15/50 15/50 15/40 15/50 15/40 15/40
Plage de fonctionnement °C Froid -10 à 46 -10 à 46 -10 à 46 -10 à 46 -10 à 46 -10 à 46 -10 à 46 -10 à 46
Plage de fonctionnement (3) °C Chaud -25 à 15,5 -25 à 15,5 -25 à 15,5 -25 à 15,5 -25 à 15,5 -25 à 15,5 -25 à 15,5 -25 à 15,5
Dimensions (HxLxP) mm 1830 x 990 x 780 1830 x 990 x 780 1830 x 990 x 780 1830 x 1210 x 780 1830 x 1210 x 780 1830 x 1600 x 780 1830 x 1600 x 780 1830 x 1600 x 780
Poids kg 242 242 242 300 300 371 371 371
Type de compresseur / nombre Twin-Rotary Inverter / 2
Charge intiale de R410A kg 11,5 11,5 11,5 11,5 11,5 11,5 11,5 11,5
Diamètre ligne gaz 3/4” 7/8” 1”1/8 1”1/8 1”1/8 1”1/8 1”1/8 1”1/8
Diamètre ligne liquide 1/2” 1/2” 1/2” 5/8” 5/8” 5/8’’ 5/8” 3/4’’
Longueur max. liaison équivalente m 235 235 235 235 235 235 235 235
Longueur max. de liaison totale m 190 190 190 190 190 190 190 190
Longueur max. de liaison (4) m 1000 1000 1000 1000 1000 1000 1000 1000
Dénivelé max. - groupe en bas / groupe en haut (5) m 40/90 40/90 40/90 40/90 40/90 40/90 40/90 40/90
Alimentation électrique Triphasé neutre , 400 V (380-415) , 50 Hz
Section alimentation min. (6) mm 2 5G2,5 5G4 5G6 5G6 5G10 5G10 5G16 5G16
Protection électrique A 20 25 32 32 40 40 50 50
1. Basée sur une température intérieure de 27°C BS/19°C BH et une température extérieure de 35°C BS. 2. Basée sur une température intérieure de 20°C BS et une température extérieure de 7°C BS/6°C BH. 3. Fonctionnement jusqu’à -25°C, avec perte de
performance. 4. Pour un système inférieur à 34 CV : 300 m. 5. Dans le cas où les unités intérieures se trouvent au-dessus des groupes, le dénivelé max. entre le groupe et l’unité intérieure la plus haute est de 30 m, si le dénivelé entre les unités intérieures
dépasse 3 m. (se référer aux notices techniques pour tout complément d’informations) 6. Si Lmax. < 8 CV : 30 m, 10 CV : 45 m, 12 CV : 40 m, 14 CV : 40 m, 16 CV : 65 m, 18 CV : 55 m, 20 CV : 70 m, 22 CV : 70 m.
