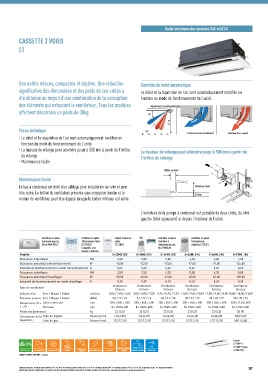

Page 257 - Panasonic 2018-2019 CATALOGUE TARIF 2018

Unités intérieures des systèmes ECOi et ECO G

CASSETTE 2 VOIES
L1

Des unités minces, compactes et légères. Une réduction Contrôle du volet automatique
significative des dimensions et des poids de ces unités a Le débit et la répartition de l’air sont automatiquement modifiés en
été obtenue au moyen d'une amélioration de la conception fonction du mode de fonctionnement de l’unité.
des éléments qui entourent le ventilateur. Tous les modèles Déplacement du volet automatique
affichent désormais un poids de 30kg.

Focus technique
Rafraichissement (ventilateur) Chauffage (fort, moyen)
· Le débit et la répartition de l’air sont automatiquement modifiés en
fonction du mode de fonctionnement de l’unité
· La hauteur de vidange peut atteindre jusqu'à 500 mm à partir de l'orifice La hauteur de vidange peut atteindre jusqu'à 500 mm à partir de
de vidange l'orifice de vidange
· Maintenance facile

300mm ou moins
Maintenance facile
Le bac à condensat est doté d'un câblage pour installation sur site et peut 500mm ou moins
être retiré. Le boîtier du ventilateur présente une conception fendue et le 310mm
moteur du ventilateur peut être déposé lorsque le boîtier inférieur est retiré.

L'entretien de la pompe à condensat est possible de deux côtés, du côté
gauche (côté tuyauterie) et depuis l'intérieur de l'unité.

Contrôleur en option. Contrôleur en option. Capteur Econavi en Contrôleur en option. Contrôleur en option.
Commande pour les Télécommande filaire option Contrôleur à Télécommande
hôtels PAW-RE2C3 (CZ-RTC5B) CZ-CENSC1 télécommande sans simplifiée CZ-RE2C2
Compatible avec fil CZ-RWSL2N
Econavi et datanavi
Modèle S‑22ML1E5 S‑28ML1E5 S‑36ML1E5 S‑45ML1E5 S‑56ML1E5 S‑73ML1E5
Puissance frigorifique kW 2,20 2,80 3,60 4,50 5,60 7,30
Puissance absorbée (rafraichissement) W 90,00 92,00 93,00 97,00 97,00 145,00
Intensité de fonctionnement en mode rafraichissement A 0,45 0,45 0,45 0,45 0,45 0,65
Puissance calorifique kW 2,50 3,20 4,20 5,00 6,30 8,00
Puissance absorbée (Chauffage) W 58,00 60,00 61,00 65,00 65,00 109,00
Intensité de fonctionnement en mode chauffage A 0,29 0,29 0,29 0,29 0,29 0,48
Ventilateur Ventilateur Ventilateur Ventilateur Ventilateur Ventilateur
Type de ventilateur
Sirocco Sirocco Sirocco Sirocco Sirocco Sirocco
Volume d'air Fort / Moyen / Faible m³/min 8,00 / 7,00 / 6,00 9,00 / 8,00 / 7,00 9,70 / 8,70 / 7,70 11,00 / 9,00 / 8,00 11,00 / 9,00 / 8,00 19,00 / 16,00 / 14,00
Pression sonore Fort / Moyen / Faible dB(A) 30 / 27 / 24 33 / 29 / 26 34 / 31 / 28 35 / 33 / 29 35 / 33 / 29 38 / 35 / 33
Dimensions (H x Unité intérieure mm 350 x 840 x 600 350 x 840 x 600 350 x 840 x 600 350 x 840 x 600 350 x 840 x 600 350 x 1 140 x 600
L x P) Panneau mm 8 x 1 060 x 680 8 x 1 060 x 680 8 x 1 060 x 680 8 x 1 060 x 680 8 x 1 060 x 680 8 x 1 360 x 680
Poids net (panneau) kg 23 (5,5) 23 (5,5) 23 (5,5) 23 (5,5) 23 (5,5) 30 (9)
Connexions de la Tube de liquide Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 3/8 (9,52)
tuyauterie Tube de gaz Pouces (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88)

Façade
28% CZ-02KPL2
CONTRÔLE DE GTB CZ-03KPL2 (pour
L’HUMIDITÉ POMPE DE DRAINAGE
AUTODIAGNOSTIC VENTILATEUR AUTO MILD DRY CONTRÔLE AUTO REDÉMARRAGE AUTO AIR SWEEP INTÉGRÉE CONTRÔLE INTERNET CONNECTIVITÉ S-73ML1E5)
DU VOLET
ECONAVI et CONTRÔLE INTERNET : en option.
Conditions nominales : Rafraichissement Intérieur 27°C TS / 19°C TH. Rafraichissement Extérieur 35°C TS / 24°C TH. Chauffage intérieur 20°C TS. Chauffage extérieur 7°C TS / 6°C TH. (TS : température sèche ; TH : température humide) 257
Spécifications sujettes à modifications sans préavis. Pour des informations détaillées concernant l'ErP, veuillez consulter nos sites Internet : www.aircon.panasonic.eu ou www.ptc.panasonic.eu
