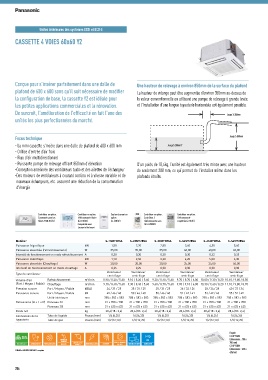

Page 256 - Panasonic 2018-2019 CATALOGUE TARIF 2018

Unités intérieures des systèmes ECOi et ECO G
CASSETTE 4 VOIES 60x60 Y2

Conçue pour s'insérer parfaitement dans une dalle de Une hauteur de relevage à environ 850mm de la surface du plafond
plafond de 600 x 600 sans qu'il soit nécessaire de modifier La hauteur de vidange peut être augmentée d’environ 350mm au-dessus de
la configuration de base, la cassette Y2 est idéale pour la valeur conventionnelle en utilisant une pompe de relevage à grande levée,
les petites applications commerciales et la rénovation. et l'installation d'une longue tuyauterie horizontale est également possible.
De surcroît, l'amélioration de l'efficacité en fait l'une des Jusqu'à 350mm
unités les plus perfectionnées du marché.

Focus technique Jusqu'à 850mm
· La mini cassette s'insère dans une dalle de plafond de 600 x 600 mm Jusqu'à 288mm*
· Orifice d’entrée d’air frais
· Flux d'air multidirectionnel
· Puissante pompe de relevage offrant 850mm d’élévation D'un poids de 18,4kg, l’unité est également très mince avec une hauteur
·Conception améliorée des ventilateurs turbo et des ailettes de l'échangeur de seulement 288 mm, ce qui permet de l'installer même dans les
· Des moteurs de ventilateurs à courant continu et à vitesse variable et de plafonds étroits.
nouveaux échangeurs, etc. assurent une réduction de la consommation
d'énergie

Contrôleur en option. Contrôleur en option. Capteur Econavi en Contrôleur en option. Contrôleur en option.
Commande pour les Télécommande filaire option Contrôleur à Télécommande
hôtels PAW-RE2C3 (CZ-RTC5B) CZ-CENSC1 télécommande sans simplifiée CZ-RE2C2
Compatible avec fil CZ-RWSK2
Econavi et datanavi

Modèle¹ S‑15MY2E5A S‑22MY2E5A S‑28MY2E5A S‑36MY2E5A S‑45MY2E5A S‑56MY2E5A
Puissance frigorifique kW 1,50 2,20 2,80 3,60 4,50 5,60
Puissance absorbée (rafraichissement) W 35,00 35,00 35,00 40,00 40,00 45,00
Intensité de fonctionnement en mode rafraichissement A 0,30 0,30 0,30 0,30 0,32 0,35
Puissance calorifique kW 1,70 2,50 3,20 4,20 5,00 6,30
Puissance absorbée (Chauffage) W 30,00 30,00 30,00 35,00 35,00 40,00
Intensité de fonctionnement en mode chauffage A 0,25 0,25 0,30 0,30 0,30 0,30
Ventilateur Ventilateur Ventilateur Ventilateur Ventilateur Ventilateur
Type de ventilateur
centrifuge centrifuge centrifuge centrifuge centrifuge centrifuge
Volume d'air Rafraichissement m³/min 8,90 / 8,20 / 5,60 9,10 / 8,20 / 5,60 9,30 / 8,40 / 5,60 9,70 / 8,70 / 6,00 10,00 / 9,30 / 8,20 10,40 / 9,80 / 8,50
(Fort / Moyen / Faible) Chauffage m³/min 9,10 / 8,40 / 5,60 9,30 / 8,40 / 5,60 9,60 / 8,70 / 5,60 9,90 / 9,10 / 6,00 10,30 / 9,60 / 8,20 11,10 / 9,80 / 8,70
Pression sonore Fort / Moyen / Faible dB(A) 34 / 31 / 25 35 / 31 / 25 35 / 31 / 25 36 / 32 / 26 38 / 34 / 28 40 / 37 / 34
Puissance sonore Fort / Moyen / Faible dB 49 / 46 / 40 50 / 46 / 40 50 / 46 / 40 51 / 47 / 41 53 / 49 / 43 55 / 52 / 49
Unité intérieure mm 288 x 583 x 583 288 x 583 x 583 288 x 583 x 583 288 x 583 x 583 288 x 583 x 583 288 x 583 x 583
Dimensions (H x L x P) Panneau 3A mm 31 x 700 x 700 31 x 700 x 700 31 x 700 x 700 31 x 700 x 700 31 x 700 x 700 31 x 700 x 700
Panneau 3B mm 31 x 625 x 625 31 x 625 x 625 31 x 625 x 625 31 x 625 x 625 31 x 625 x 625 31 x 625 x 625
Poids net kg 20,4 (18 + 2,4) 20,4 (18 + 2,4) 20,4 (18 + 2,4) 20,4 (18 + 2,4) 20,4 (18 + 2,4) 20,4 (18 + 2,4)
Connexions de la Tube de liquide Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
tuyauterie Tube de gaz Pouces (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70)

Façade
28% CZ-KPY3AW
CONTRÔLE DE GTB (dimensions : 700 x
L’HUMIDITÉ POMPE DE DRAINAGE 700 mm)
AUTODIAGNOSTIC VENTILATEUR AUTO MILD DRY CONTRÔLE AUTO REDÉMARRAGE AUTO AIR SWEEP INTÉGRÉE CONTRÔLE INTERNET CONNECTIVITÉ
DU VOLET
CZ-KPY3BW
(dimensions : 625 x
ECONAVI et CONTRÔLE INTERNET : en option.
625mm)
256
