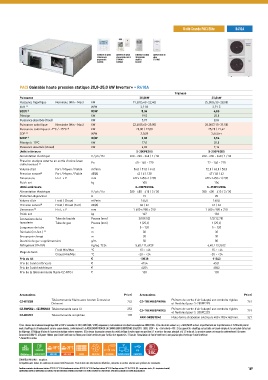

Page 169 - Panasonic 2018-2019 CATALOGUE TARIF 2018

Unité Grande PACi Elite R410A

Contrôleurs en option Contrôleurs en option Contrôleurs en option Capteur Econavi en
Télécommande Télécommande sans fil Télécommande option
programmable CZ-RWSK2 + simplifiée CZ-CENSC1
CZ-RTC5B CZ-RWSC3 CZ-RE2C2

PACi Gainable haute pression statique 20,0‑25,0 kW Inverter+ • R410A
Triphasé
Puissance 20,0kW 25,0kW
Puissance frigorifique Nominale (Min - Max) kW 19,50 (5,40 - 22,40) 25,00 (6,30 - 28,00)
EER 1) W/W 3,11 B 2,91 C
SEER 2) W/W 5,34 4,83
Pdesign kW 19,5 25,0
Puissance absorbée (froid) kW 5,97 8,04
Puissance calorifique Nominale (Min - Max) kW 22,40 (5,60 - 25,00) 28,00 (7,10 - 31,50)
Puissance calorifique à -7°C / -15°C 3) kW 20,00 / 17,00 25,20 / 21,42
COP 1) W/W 3,54 B 3,64 A++
SCOP 2) W/W 3,55 3,56
Pdesign à -10°C kW 17,0 20,0
Puissance absorbée (chaud) kW 6,02 7,14
Unité intérieure S‑200PE2E5 S‑250PE2E5
Alimentation électrique V / ph / Hz 220 - 230 - 240 / 1 / 50 220 - 230 - 240 / 1 / 50
Pression statique externe en sortie d’usine (avec Pa 60 - 140 - 270 72 - 140 - 270
câble booster) 4)
Volume d'air Fort / Moyen / Faible m³/min 56,0 / 51,0 / 44,0 72,0 / 63,0 / 53,0
Pression sonore 5) Fort / Moyen / Faible dB(A) 43 / 41 / 38 47 / 45 / 42
Dimensions H x L x P mm 479 x 1 453 x 1 / 205 479 x 1 453 x 1 / 205
Poids net kg 100 104
Unité extérieure U‑200PE2E8A U‑250PE2E8A
Alimentation électrique V / ph / Hz 380 - 400 - 415 / 3 / 50 380 - 400 - 415 / 3 / 50
Protection disjoncteur A 15 20
Volume d'air Froid / Chaud m³/min 164,0 160,0
Pression sonore 5) Froid / Chaud (Fort) dB(A) 60 / 62 61 / 63
Dimension 6) H x L x P mm 1 500 x 980 x 370 1 500 x 980 x 370
Poids net kg 127 138
Connexions de la Tube de liquide Pouces (mm) 3/8 (9,52) 1/2 (12,70)
tuyauterie Tube de gaz Pouces (mm) 1 (25,4) 1 (25,4)
Longueurs de tube m 5 ~ 120 5 ~ 120
Dénivelé (int./ext.) 7) m 30 30
Groupe pré-chargé m 30 30
Quantité de gaz supplémentaire g/m 50 80
Réfrigérant (R410A) Kg / eq. TCO2. 5,60 / 11,6928 6,40 / 13,3632
Froid Min/Max °C -15 ~ +46 -15 ~ +46
Plage de fonct.
Chaud Min/Max °C -20 ~ +24 -20 ~ +24
Prix du kit € 10538 11543
Prix de l'unité intérieure € 4154 4531
Prix de l'unité extérieure € 6254 6882
Prix de la télécommande filaire CZ-RTC4 € 130 130

Accessoires Prix € Accessoires Prix €
Télécommande filaire avec bouton Econavi et Plénum de sortie d'air (adapté aux conduits rigides
CZ‑RTC5B 263 CZ‑TREMIESPW706 761
Datanavi et flexibles) pour S-250PE2E5
CZ‑RWSK2 + CZ‑RWSC3 Télécommande sans fil 253 Plénum de sortie d'air (adapté aux conduits rigides
CZ‑TREMIESPW705 et flexibles) pour S-200PE2E5 719
CZ‑RE2C2 Télécommande simplifiée 135
PAW‑GRDSTD40 Plate-forme d’élévation extérieure 400 x 900 x 400 mm. 321
1) Les classes de rendement énergétique EER et COP s'entendent à 220 / 240V (380 / 415V) uniquement, conformément à la directive européenne 2002/31/CE. 2) Le calcul des valeurs « η » SEER/SCOP se base respectivement sur la performance et l’efficacité pour le
mode chauffage et refroidissement sur une saison donnée, conformément à la RÉGLEMENTATION DE LA COMMISSION EUROPÉENNE 2016/2281. SEER, SCOP = (η + Correction) × PEF. 3) La capacité de chauffage est calculée en tenant compte de la correction du facteur
de dégivrage. 4) Réglage d’usine de la pression statique externe moyenne. 5) Le niveau de pression sonore des unités indique la valeur pour une position à 1 m en face du corps principal et à 1,5 m du sol. La pression sonore est mesurée conformément à la norme
Eurovent 6/C/006-97. 6) Ajouter 100mm pour l'unité intérieure ou 70mm pour l'unité extérieure pour l'orifice des tuyauteries. 7) Lors de l’installation de l’unité extérieure à une position plus élevée que l’unité intérieure.
* Aucun filtre inclus.
-15°C -20°C
COMPRESSEUR R22 R410A GTB ANS DE
GARANTIE
HAUTE EFFICACITÉ MODE FROID MODE CHAUD BLUEFIN BIG SIZE FAN R22 RENEWAL CONTRÔLE INTERNET CONNECTIVITÉ 5 COMPRESSEUR
CONTRÔLE INTERNET : en option.
Compatible avec toutes les solutions de connectivité Panasonic. Pour obtenir des informations détaillées, consultez la section relative aux systèmes de commande.
Conditions nominales refroidissement intérieur 27°C TS / 19°C TH. Refroidissement extérieur 35°C TS / 24°C TH. Chauffage intérieur 20°C TS. Chauffage extérieur 7°C TS / 6°C TH. (TS : température sèche ; TH : température humide) 169
Spécifications sujettes à modifications sans préavis. Pour des informations détaillées concernant l'ErP, veuillez consulter nos sites Internet : www.aircon.panasonic.eu ou www.ptc.panasonic.eu
