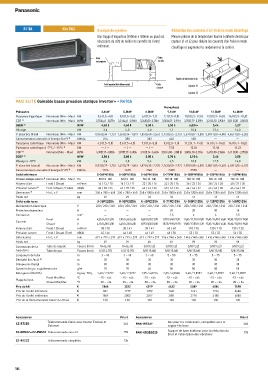

R410A Kits PACi Exemple de système Réduction des courants d’air froid en mode chauffage
Une trappe d’inspection (450mm x 450mm ou plus) est Mesure précise de la température fournie à détente directe par
nécessaire du côté du boitier de contrôle de l’unité capteur E1 et E2 pour réduire les courants d’air froid en mode
intérieure. chauffage et augmenter le rendement et le confort.

Gaine Gaine
rectangulaire en toile

Capteur d’admission d’air
Port d’inspection (450 x 450mm ou plus) Grille Capteur E1
d’entrée
Capteur E2
PACi ELITE Gainable basse pression statique Inverter+ • R410A
Monophasé
Puissance 3,6kW 5,0kW 6,0kW 7,1kW 10,0kW 12,5kW 14,0kW
Puissance frigorifique Nominale (Min - Max) kW 3,6 (1,5 - 4,0) 5,0 (1,5 - 5,6) 6,0 (2,0 - 7,1) 7,1 (2,5 - 8,0) 10,0 (3,3 - 12,5) 12,5 (3,3 - 14,0) 14,0 (3,3 - 15,5)
EER 1) Nominale (Min - Max) W/W 3,75 (4,41 - 3,57) A 3,21 (4,41 - 2,96) A 3,24 (5,00 - 2,78) A 3,30 (4,55 - 2,91) A 3,75 (3,79 - 3,29) A 3,21 (3,30 - 2,92) A 3,01 (3,30 - 2,50) B
SEER 2) W/W 4,60 B 4,60 B 5,50 A 5,50 A 6,00 A+ 5,44 5,27
Pdesign kW 3,6 5,0 6,0 7,1 10,0 12,5 14,0
P. absorbée (froid) Nominale (Min - Max) kW 0,96 (0,34 - 1,12) 1,56 (0,34 - 1,89) 1,85 (0,40 - 2,55) 2,15 (0,55 - 2,75) 2,67 (0,87 - 3,80) 3,89 (1,00 - 4,80) 4,65 (1,00 - 6,20)
Consommation annuelle d’énergie (ErP) 3) kWh/a 274 380 382 452 583 — —
Puissance calorifique Nominale (Min - Max) kW 4,0 (1,5 - 5,0) 5,6 (1,5 - 6,5) 7,0 (1,8 - 8,0) 8,0 (2,0 - 9,0) 11,2 (4,1 - 14,0) 14,0 (4,1 - 16,0) 16,0 (4,1 - 18,0)
Puissance calorifique à -7°C / -15°C 4) kW — / — — / — — / — 7,52 12,04 13,48 14,24
COP 1) Nominal (Min - Max) W/W 4,30 (5,17 - 4,00) A 3,81 (5,17 - 3,49) A 3,74 (5,14 - 3,64) A 3,54 (4,00 - 3,08) B 3,80 (4,18 - 3,11) A 3,61 (3,90 - 2,96) A 3,41 (3,90 - 2,95) B
SCOP 2) W/W 3,80 A 3,80 A 3,80 A 3,70 A 3,90 A 3,66 3,58
Pdesign à -10°C kW 3,6 3,8 5,6 6,5 10,0 12,5 14,0
P. absorbée (chaud) Nominale (Min - Max) kW 0,93 (0,29 - 1,25) 1,47 (0,29 - 1,86) 1,87 (0,35 - 2,20) 2,26 (0,50 - 2,92) 2,95 (0,98 - 4,50) 3,88 (1,05 - 5,40) 4,69 (1,05 - 6,10)
Consommation annuelle d’énergie (ErP) 3) kWh/a 1 326 1 478 2 061 2 458 3 590 — —
Unité intérieure S‑36PN1E5A S‑50PN1E5A S‑60PN1E5A S‑71PN1E5A S‑100PN1E5A S‑125PN1E5A S‑140PN1E5A
Pression statique externe Nominale (Min - Max) Pa 50 (10 - 80) 50 (10 - 80) 50 (10 - 80) 50 (10 - 80) 50 (10 - 80) 50 (10 - 80) 50 (10 - 80)
5)
Volume d'air Froid / Chaud m³/min 14 / 12 / 10 16 / 13 / 11 22 / 20 / 16 22 / 20 / 16 36 / 33 / 26 38 / 35 / 28 40 / 37 / 30
Pression sonore 6) Fort / Moyen / Faible dB(A) 40 / 38 / 35 41 / 39 / 35 43 / 41 / 36 43 / 41 / 36 44 / 42 / 37 45 / 43 / 38 46 / 44 / 39
Dimension 7) H x L x P mm 250 x 780 x 650 250 x 780 x 650 250 x 1 000 x 650 250 x 1 000 x 650 250 x 1 200 x 650 250 x 1 200 x 650 250 x 1 200 x 650
Poids net kg 29 29 32 32 41 41 41
Unité extérieure U‑36PE2E5A U‑50PE2E5A U‑60PE2E5A U‑71PE1E5A U‑100PE1E5A U‑125PE1E5A U‑140PE1E5A
Alimentation électrique V 220 / 230 / 240 220 / 230 / 240 220 / 230 / 240 220 / 230 / 240 220 / 230 / 240 220 / 230 / 240 220 / 230 / 240
Protection disjoncteur A — — — 20 25 30 16
Connexion mm² — — — 2,5 4 6 2,5
Froid A 4,35 / 4,15 / 3,95 7,00 / 6,65 / 6,35 8,60 / 8,30 / 7,90 9,70 / 9,40 / 9,20 11,60 / 11,20 / 10,90 17,40 / 16,90 / 16,40 20,50 / 20,10 / 19,50
Courant
Chaud A 4,10 / 4,00 / 3,80 6,60 / 6,30 / 6,05 8,75 / 8,35 / 8,00 10,20 / 9,90 / 9,70 12,80 / 12,50 / 12,20 17,30 / 16,80 / 16,30 20,60 / 20,20 / 19,60
Volume d'air Froid / Chaud m³/min 38 / 38 38 / 41 38 / 41 60 / 60 110 / 95 130 / 110 135 / 120
Pression sonore Froid / Chaud (Fort) dB(A) 45 / 46 46 / 48 46 / 49 48 / 50 52 / 52 53 / 53 54 / 55
Dimensions H x L x P mm 619 x 799 x 299 619 x 799 x 299 619 x 799 x 299 996 x 940 x 340 1 416 x 940 x 340 1 416 x 940 x 340 1 416 x 940 x 340
Poids net kg 39 39 40 69 98 98 98
Connexions de la Tube de liquide Pouces (mm) 1/4 (6,35) 1/4 (6,35) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52)
tuyauterie Tube de gaz Pouces (mm) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88)
Longueurs de tube m 3 ~ 40 3 ~ 40 3 ~ 40 5 ~ 50 5 ~ 75 5 ~ 75 5 ~ 75
Dénivelé (int./ext.) 8) m 30 30 30 30 30 30 30
Groupe pré-chargé m 30 30 30 30 30 30 30
Quantité de gaz supplémentaire g/m 20 20 40 50 50 50 50
Réfrigérant (R410A) Kg / eq. TCO . 2 1,40 / 2,9232 1,40 / 2,9232 1,95 / 4,0716 2,35 / 4,9068 3,40 / 7,0992 3,40 / 7,0992 3,40 / 7,0992
Froid Min/Max °C -15 ~ +46 -15 ~ +46 -15 ~ +46 -15 ~ +46 -15 ~ +46 -15 ~ +46 -15 ~ +46
Plage de fonct.
Chaud Min/Max °C -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24 -20 ~ +24
Prix du kit € 2866 3332 4019 4432 5589 6284 7598
Prix de l'unité intérieure € 867 1199 1392 1421 1741 1974 2460
Prix de l'unité extérieure € 1869 2003 2497 2881 3718 4180 5008
Prix de la télécommande filaire CZ-RTC4 € 130 130 130 130 130 130 130

Accessoires Prix € Accessoires Prix €
Télécommande filaire avec bouton Econavi et Bac pour les condensats, compatible avec le
CZ‑RTC5B 263 PAW‑WTRAY 360
Datanavi support de base
CZ‑RWSK2 + CZ‑RWSC3 Télécommande sans fil 253 PAW‑GRDBSE20 Support de base extérieur pour la réduction du 178
bruit et l'absorption des vibrations
CZ‑RE2C2 Télécommande simplifiée 135
