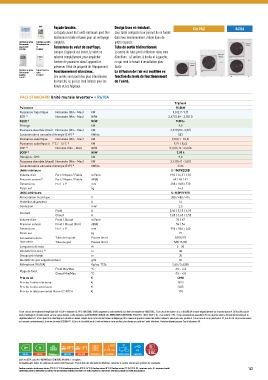

Page 143 - Panasonic 2018-2019 CATALOGUE TARIF 2018

Façade lavable. Design lisse et résistant. Kits PACi R410A
La façade avant de l’unité intérieure peut être Leur taille compacte leur permet de se fondre
facilement retirée et lavée pour un nettoyage dans leur environnement, même dans de
Contrôleurs en option Contrôleurs en option simplifié. petits espaces.
Télécommande Télécommande sans
programmable fil Fermeture du volet de soufflage. Tube de sortie tridirectionnel
CZ-RTC5B CZ-RWSK2
Lorsque l’appareil est éteint, le volet se La sortie du tube peut s’effectuer dans trois
referme complètement pour empêcher directions : à l’arrière, à droite et à gauche,
l’entrée de poussière dans l’appareil et ce qui rend le travail d’installation plus
préserver l'état de propreté de l'équipement. facile.
Contrôleurs en option Capteur Econavi en Fonctionnement silencieux. La diffusion de l’air est modifiée en
Télécommande option
simplifiée CZ-CENSC1 Ces unités sont parmi les plus silencieuses fonction du mode de fonctionnement
CZ-RE2C2
du marché, ce qui les rend idéales pour les de l’unité.
hôtels et les hôpitaux.
PACi STANDARD Unité murale Inverter+ • R410A
Triphasé
Puissance 10,0kW
Puissance frigorifique Nominale (Min - Max) kW 9,0 (2,7 - 9,7)
EER 1) Nominale (Min - Max) W/W 2,67 (5,09 - 2,55) D
SEER 2) W/W 5,80 A+
Pdesign kW 9,0
Puissance absorbée (froid) Nominale (Min - Max) kW 3,37 (0,53 - 3,80)
Consommation annuelle d’énergie (ErP) 3) kWh/a 553
Puissance calorifique Nominale (Min - Max) kW 9,0 (2,1 - 10,5)
Puissance calorifique à -7°C / -15°C 4) kW 9,97 / 8,43
COP 1) Nominal (Min - Max) W/W 3,70 (5,12 - 3,50) A
SCOP 2) W/W 3,90 A
Pdesign à -10°C kW 9,0
Puissance absorbée (chaud) Nominale (Min - Max) kW 2,43 (0,41 - 3,00)
Consommation annuelle d’énergie (ErP) 3) kWh/a 3 316
Unité intérieure S‑100PK2E5B
Volume d'air Fort / Moyen / Faible m³/min 19,0 / 16,5 / 13,0
Pression sonore 5) Fort / Moyen / Faible dB(A) 49 / 45 / 41
Dimensions H x L x P mm 300 x 1 065 x 230
Poids net kg 14,5
Unité extérieure U‑100PEY1E8
Alimentation électrique V 380 / 400 / 415
Protection disjoncteur A 16
Connexion mm² 2,5
Froid A 5,40 / 5,15 / 4,95
Courant
Chaud A 3,85 / 3,65 / 3,55
Volume d'air Froid / Chaud m³/min 76 / 67
Pression sonore Froid / Chaud (Fort) dB(A) 54 / 54
Dimensions H x L x P mm 996 x 940 x 340
Poids net kg 73
Connexions de la Tube de liquide Pouces (mm) 3/8 (9,52)
tuyauterie Tube de gaz Pouces (mm) 5/8 (15,88)
Longueurs de tube m 5 - 50
Dénivelé (int./ext.) 6) m 30
Groupe pré-chargé m 30
Quantité de gaz supplémentaire g/m 50
Réfrigérant (R410A) Kg / eq. TCO2. 2,60 / 5,4288
Froid Min/Max °C -10 ~ +43
Plage de fonct.
Chaud Min/Max °C -15 ~ +24
Prix du kit € 4398
Prix de l'unité intérieure € 1813
Prix de l'unité extérieure € 2455
Prix de la télécommande filaire CZ-RTC4 € 130

1) Les classes de rendement énergétique EER et COP s'entendent à 220 / 240V (380 / 415V) uniquement, conformément à la directive européenne 2002/31/CE. 2) Le calcul des valeurs « η » SEER/SCOP se base respectivement sur la performance et l’efficacité pour le
mode chauffage et refroidissement sur une saison donnée, conformément à la RÉGLEMENTATION DE LA COMMISSION EUROPÉENNE 2016/2281. SEER, SCOP = (η + Correction) × PEF. 3) La consommation annuelle (ErP) est calculée selon la formule déterminée par la
réglementation ErP. 4) La capacité de chauffage est calculée en tenant compte de la correction du facteur de dégivrage. 5) Le niveau de pression sonore des unités indique la valeur pour une position à 1 m en face du corps principal et à 1,5 m du sol. La pression sonore
est mesurée conformément à la norme Eurovent 6/C/006-97. 6) Lors de l’installation de l’unité extérieure à une position plus élevée que celle de l’unité intérieure. Protection disjoncteur pour l'unité intérieure 3A.

A+ A -10°C -15°C
R22 R410A GTB ANS DE
GARANTIE
5,80 SEER 3,80 SCOP MODE FROID MODE CHAUD VENTILATEUR CC R22 RENEWAL CONTRÔLE INTERNET CONNECTIVITÉ 5 COMPRESSEUR
SEER et SCOP : pour KIT-100PKY2E5D. CONTRÔLE INTERNET : en option.
Compatible avec toutes les solutions de connectivité Panasonic. Pour obtenir des informations détaillées, consultez la section relative aux systèmes de commande.
Conditions nominales refroidissement intérieur 27°C TS / 19°C TH. Refroidissement extérieur 35°C TS / 24°C TH. Chauffage intérieur 20°C TS. Chauffage extérieur 7°C TS / 6°C TH. (TS : température sèche ; TH : température humide) 143
Spécifications sujettes à modifications sans préavis. Pour des informations détaillées concernant l'ErP, veuillez consulter nos sites Internet : www.aircon.panasonic.eu ou www.ptc.panasonic.eu
