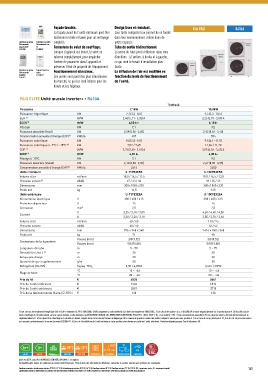

Page 141 - Panasonic 2018-2019 CATALOGUE TARIF 2018

Façade lavable. Design lisse et résistant. Kits PACi R410A
La façade avant de l’unité intérieure peut être Leur taille compacte leur permet de se fondre
facilement retirée et lavée pour un nettoyage dans leur environnement, même dans de
Contrôleurs en option Contrôleurs en option simplifié. petits espaces.
Télécommande Télécommande sans
programmable fil Fermeture du volet de soufflage. Tube de sortie tridirectionnel
CZ-RTC5B CZ-RWSK2
Lorsque l’appareil est éteint, le volet se La sortie du tube peut s’effectuer dans trois
referme complètement pour empêcher directions : à l’arrière, à droite et à gauche,
l’entrée de poussière dans l’appareil et ce qui rend le travail d’installation plus
préserver l'état de propreté de l'équipement. facile.
Contrôleurs en option Capteur Econavi en Fonctionnement silencieux. La diffusion de l’air est modifiée en
Télécommande option
simplifiée CZ-CENSC1 Ces unités sont parmi les plus silencieuses fonction du mode de fonctionnement
CZ-RE2C2
du marché, ce qui les rend idéales pour les de l’unité.
hôtels et les hôpitaux.
PACi ELITE Unité murale Inverter+ • R410A
Triphasé
Puissance 7,1kW 10,0kW
Puissance frigorifique kW 7,1 (3,2 - 8,0) 9,5 (3,3 - 10,5)
EER 1) W/W 3,40 (5,71 - 3,02) A 3,25 (3,93 - 3,09) A
SEER 2) W/W 6,50 A++ 6,10 A+
Pdesign kW 7,1 9,5
Puissance absorbée (froid) kW 2,09 (0,56 - 2,65) 2,92 (0,84 - 3,40)
Consommation annuelle d’énergie (ErP) 3) kWh/a 407 554
Puissance calorifique kW 8,0 (2,8 - 9,0) 9,5 (4,1 - 11,5)
Puissance calorifique à -7°C / -15°C 4) kW 7,52 / 7,65 12,04 / 11,20
COP 1) W/W 3,76 (5,60 - 3,10) A 3,85 (4,56 - 3,43) A
SCOP 2) W/W 4,10 A+ 4,00 A+
Pdesign à -10°C kW 7,1 9,5
Puissance absorbée (chaud) kW 2,13 (0,50 - 2,90) 2,47 (0,90 - 3,35)
Consommation annuelle d’énergie (ErP) 3) kWh/a 2 616 3 500
Unité intérieure S‑71PK2E5B S‑100PK2E5B
Volume d'air m³/min 18,0 / 14,5 / 11,5 19,0 / 16,5 / 13,0
Pression sonore 5) dB(A) 47 / 44 / 40 49 / 45 / 41
Dimensions mm 300 x 1 065 x 230 300 x 1 065 x 230
Poids net kg 14,5 14 5
Unité extérieure U‑71PE1E8A U‑100PE1E8A
Alimentation électrique V 380 / 400 / 415 380 / 400 / 415
Protection disjoncteur A 16 16
Connexion mm² 2,5 2,5
A 3,25 / 3,10 / 3,05 4,60 / 4,40 / 4,30
Courant
A 3,30 / 3,20 / 3,10 3,85 / 3,70 / 3,60
Volume d'air m³/min 60 / 60 110 / 95
Pression sonore dB(A) 48 / 50 52 / 52
Dimensions mm 996 x 940 x 340 1 416 x 940 x 340
Poids net kg 71 98
Pouces (mm) 3/8 (9,52) 3/8 (9,52)
Connexions de la tuyauterie
Pouces (mm) 5/8 (15,88) 5/8 (15,88)
Longueurs de tube m 5 - 50 5 - 75
Dénivelé (int./ext.) 6) m 30 30
Groupe pré-chargé m 30 30
Quantité de gaz supplémentaire g/m 50 50
Réfrigérant (R410A) Kg / eq. TCO . 2 2,35 / 4,9068 3,40 / 7,0992
°C -15 ~ +46 -15 ~ +46
Plage de fonct.
°C -20 ~ +24 -20 ~ +24
Prix du kit € 4535 5661
Prix de l'unité intérieure € 1524 1813
Prix de l'unité extérieure € 2881 3718
Prix de la télécommande filaire CZ-RTC4 € 130 130

1) Les classes de rendement énergétique EER et COP s'entendent à 220 / 240V (380 / 415V) uniquement, conformément à la directive européenne 2002/31/CE. 2) Le calcul des valeurs « η » SEER/SCOP se base respectivement sur la performance et l’efficacité pour le
mode chauffage et refroidissement sur une saison donnée, conformément à la RÉGLEMENTATION DE LA COMMISSION EUROPÉENNE 2016/2281. SEER, SCOP = (η + Correction) × PEF. 3) La consommation annuelle (ErP) est calculée selon la formule déterminée par la
réglementation ErP. 4) La capacité de chauffage est calculée en tenant compte de la correction du facteur de dégivrage. 5) Le niveau de pression sonore des unités indique la valeur pour une position à 1 m en face du corps principal et à 1,5 m du sol. La pression sonore
est mesurée conformément à la norme Eurovent 6/C/006-97. 6) Lors de l’installation de l’unité extérieure à une position plus élevée que celle de l’unité intérieure. Protection disjoncteur pour l'unité intérieure 3A.

A++ A+ -15°C -20°C
R22 R410A GTB ANS DE
GARANTIE
6,60 SEER 4,00 SCOP MODE FROID MODE CHAUD VENTILATEUR CC R22 RENEWAL CONTRÔLE INTERNET CONNECTIVITÉ 5 COMPRESSEUR
SEER et SCOP : pour KIT-60PK2E5D. CONTRÔLE INTERNET : en option.
Compatible avec toutes les solutions de connectivité Panasonic. Pour obtenir des informations détaillées, consultez la section relative aux systèmes de commande.
Conditions nominales refroidissement intérieur 27°C TS / 19°C TH. Refroidissement extérieur 35°C TS / 24°C TH. Chauffage intérieur 20°C TS. Chauffage extérieur 7°C TS / 6°C TH. (TS : température sèche ; TH : température humide) 141
Spécifications sujettes à modifications sans préavis. Pour des informations détaillées concernant l'ErP, veuillez consulter nos sites Internet : www.aircon.panasonic.eu ou www.ptc.panasonic.eu
