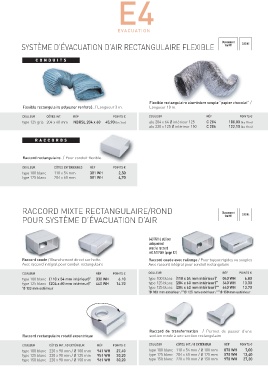

Page 245 - MSA 2015 COUV OK

E4

EVACUATION

Classement CUISINE
SYSTÈME D’ÉVACUATION D’AIR RECTANGULAIRE FLEXIBLE feu M1

CONDUITS

Flexible rectangulaire aluminium souple “papier chocolat” /
Flexible rectangulaire polyester renforcé. / Longueur 3 m. Longueur 10 m.

COULEUR CÔTES INT. RÉF POINTS € COULEUR RÉF POINTS €

type 125 gris 204 x 60 mm NBRSL 204 x 60 45,90 (les 3 m) alu 204 x 64 Ø intérieur 125 C 204 100,80 (les 10 m)
alu 230 x 125 Ø intérieur 150 C 206 122,10 (les 10 m)

RA CCORDS

Raccord rectangulaire. / Pour conduit flexible.

COULEUR CÔTES EXTÉRIEURES RÉF POINTS €

type 100 blanc 110 x 54 mm 381 WH 2,50
type 125 blanc 204 x 60 mm 581 WH 4,70

RACCORD MIXTE RECTANGULAIRE/ROND Classement
feu M1 CUISINE
POUR SYSTÈME D’ÉVACUATION D’AIR

640 WH à utiliser
uniquement
avec le raccord
réf. 510 WH (page E2)
Raccord coude / Branchement direct sur hotte. Raccord coude avec rallonge / Pour tuyaux rigides ou souples
Avec raccord intégral pour conduit rectangulaire Avec raccord intégral pour conduit rectangulaire

COULEUR RÉF POINTS € COULEUR RÉF POINTS €

*
type 100 blanc (110 x 54 mm intérieur) 030 WH 6.10 type 100 blanc (110 x 54 mm intérieur) 040 WH 6.80
*
**
type 125 blanc (204 x 60 mm intérieur) 440 WH 14.70 type 125 blanc (204 x 60 mm intérieur) 540 WH 13.30
*
*
Ø 103 mm extérieur type 125 blanc (204 x 60 mm intérieur) *** 640 WH 13.70
**
*
Ø 103 mm extérieur / Ø 125 mm extérieur / *** Ø 150 mm extérieur
Raccord de transformation / Permet de passer d’une
Raccord rectangulaire rotatif excentrique section ronde à une section rectangulaire

COULEUR CÔTES INT. / Ø EXTÉRIEUR RÉF POINTS € COULEUR CÔTES INT. / Ø EXTÉRIEUR RÉF POINTS €

type 100 blanc 220 x 90 mm / Ø 100 mm 941 WH 27,40 type 100 blanc 110 x 54 mm / Ø 100 mm 070 WH 7,00
type 125 blanc 220 x 90 mm / Ø 125 mm 951 WH 30,20 type 125 blanc 204 x 60 mm / Ø 125 mm 570 WH 13,40
type 150 blanc 220 x 90 mm / Ø 150 mm 961 WH 30,20 type 150 blanc 220 x 90 mm / Ø 150 mm 970 WH 27,30
