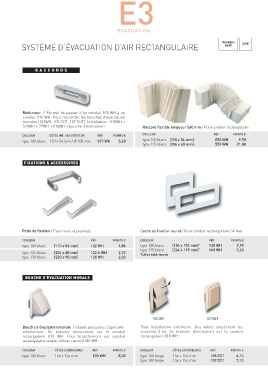

Page 244 - MSA 2015 COUV OK

E3

EVACUATION

Classement CUISINE
SYSTÈME D’ÉVACUATION D’AIR RECTANGULAIRE feu M1

RA CCORDS

Réducteur / Permet de passer d’un conduit 510 WH à un
conduit 010 WH. Pour raccorder les bouches d’évacuation
murales (103WH, 105 COT, 107 COT). Installation : 510WH +
520WH + 77WH + 010WH + bouche d’évacuation Raccord flexible longueur 560 mm / Pour conduit rectangulaire
COULEUR RÉF POINTS €
COULEUR CÔTES INT. / Ø EXTÉRIEUR RÉF POINTS €

type 100 blanc 110 x 54 mm / Ø 100 mm 077 WH 5,60 type 100 blanc (110 x 54 mm) 055 WH 9.70
type 125 blanc (204 x 60 mm) 555 WH 21.80

FIXATIONS & ACCESSOIRES

Patte de fixation / Pour murs et plafonds Cache de fixation mural / Pour conduit rectangulaire / A fixer
COULEUR RÉF POINTS € COULEUR RÉF POINTS €

*
type 100 blanc (110 x 54 mm) 122 WH 1,80 type 100 blanc (154 x 154 mm) 130 WH 2,90
*
type 125 blanc (264 x 119 mm) 140 WH 3,60
type 125 blanc (204 x 60 mm) 122.5 WH 2,70 Côtes extérieures
*
type 150 blanc (220 x 90 mm) 120 WH 2,30
BOUCHE D’ÉVACUATION MURALE

105 COT 107 COT
Bouche d’évacuation murale / Grande puissance. Capot anti- Pour installation extérieure. Des volets empêchent les
refoulement. Se branche directement sur le conduit courants d’air. Se branche directement sur le conduit
rectangulaire 010 WH. Pour branchement sur conduit rectangulaire 010 WH.
rectangulaire souple, utiliser raccord 381 WH.

COULEUR CÔTES EXTÉRIEURES RÉF POINTS € COULEUR CÔTES EXTÉRIEURES RÉF POINTS €

type 100 blanc 154 x 154 mm 103 WH 8,00 type 100 beige 154 x 154 mm 105 COT 6,10
type 100 beige 154 x 154 mm 107 COT 7,10
