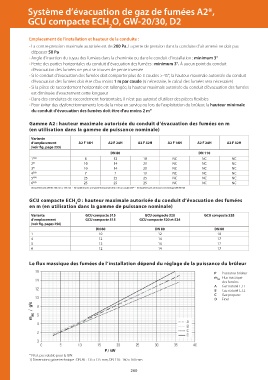

Page 260 - Catalogue Daikin Chauffage_avril 2018_BD.pdf

Système d’évacuation de gaz de fumées A2*,

GCU compacte ECH O, GW-20/30, D2
2

Emplacement de l‘installation et hauteur de la conduite :
• La contre-pression maximale autorisée est de 200 Pa. La perte de pression dans la conduite d‘air amené ne doit pas
dépasser 50 Pa
• Angle d‘insertion du tuyau des fumées dans la cheminée ou dans le conduit d‘installation : minimum 3°
• Pente des parties horizontales du conduit d‘évacuation des fumées : minimum 3°. À aucun point du conduit
d‘évacuation des fumées ne peut se trouver de pente inversée
• Si le conduit d‘évacuation des fumées doit comporter plus de 3 coudes > 45°, la hauteur maximale autorisée du conduit
d‘évacuation des fumées doit être d‘au moins 1 m par coude (si nécessaire, le calcul des fumées sera nécessaire)
• Si la pièce de raccordement horizontale est rallongée, la hauteur maximale autorisée du conduit d‘évacuation des fumées
est diminuée d‘exactement cette longueur
• Dans des conduites de raccordement horizontales, il n‘est pas autorisé d‘utiliser des pièces flexibles
• Pour éviter des dysfonctionnements lors de la mise en service ou lors de l‘exploitation du brûleur, la hauteur minimale
du conduit d‘évacuation des fumées doit être d‘au moins 2 m*

Gamme A2 : hauteur maximale autorisée du conduit d‘évacuation des fumées en m
(en utilisation dans la gamme de puissance nominale)

Variante
d‘emplacement A2 F 18H A2 F 24H A2 F 32H A2 F 18H A2 F 24H A2 F 32H
(voir fig. page 255)
DN 80 DN 110
1 3)4) 8 12 18 NC NC NC
2 5) 10 14 20 NC NC NC
3 5) 10 14 20 NC NC NC
4 5)4) 7 7 10 NC NC NC
5 3)4) 25 25 25 NC NC NC
6 3)4) 25 25 25 NC NC NC
(3) système avec DN 80: 135 mm x 135 mm - (4) Système avec une partie horizontale de 2 m et un coude à 87° - (5) Système avec ventouse concentrique DN 80/125

GCU compacte ECH O : hauteur maximale autorisée du conduit d‘évacuation des fumées
2
en m (en utilisation dans la gamme de puissance nominale)
Variante GCU compacte 315 GCU compacte 320 GCU compacte 528
d‘emplacement GCU compacte 515 GCU compacte 520 et 524
(voir fig. pages 256)
DN 80 DN 80 DN 80
1 10 12 18
4 12 14 17
5 12 14 17
6 12 14 17

Le flux massique des fumées de l‘installation dépend du réglage de la puissance du brûleur

P Puissance brûleur
m Flux massique
AG
des fumées
A Gaz naturel E, H
B Gaz naturel L, LL
C Gaz propane
D Fioul

* N'est pas valable pour la GW.
1) Dimensions gaine technique : DN 80 : 135 x 135 mm, DN 110 : 160 x 160 mm

260
