Système d’évacuation de gaz de fumées

Vue d'ensemble GCU2 compact ECH O
2

La garantie d'un bon fonctionnement, en particulier en ce qui concerne la sonorisation de nos générateurs de chaleur,
est soumise à l'utilisation des systèmes de gaz de fumées de nos marques.
Toutes nos chaudières à condensation fioul et gaz sont optimisées et adaptées à cette utilisation.

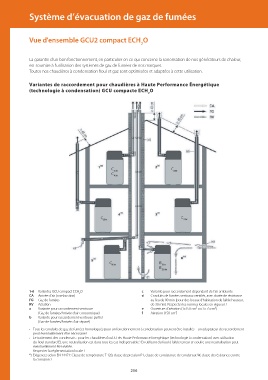

Variantes de raccordement pour chaudières à Haute Performance Énergétique
(technologie à condensation) GCU compacte ECH O
2

1-6 Variantes GCU compact ECH O c Variante pour raccordement dépendant de l'air ambiante
2
CA Arrivée d'air (combustion) d Conduits de fumées verticaux ventilés, avec durée de résistance
FG Gaz de fumées au feu de 90 min (pour des locaux d'habitation de faible hauteur,
RV Aération de 30 min). Respecter les normes locales en vigueur !
a Variante pour raccordement ventouse e Ouverture d'aération (1x150 cm² ou 2x 75cm²)
(Gaz de fumées/Arrivée d'air concentrique) f Aération (150 cm²)
b Variante pour raccordement ventouse partiel
(Gaz de fumées/Arrivée d'air séparé)
• Tous les conduits de gaz de fumées homologués pour un fonctionnement à condensation peuvent être installés – un adaptateur de raccordement
peut éventuellement être nécessaire !
• Le traitement des condensats : pour les chaudières fioul à Très Haute Performance Énergétique (technologie à condensation) avec utilisation
du fioul standard EL une neutralisation est dans tous les cas indispensable ! En utilisant du fioul à faible teneur en soufre une neutralisation peut
éventuellement être évitée.
Respecter la réglementation locale !
*) Exigences selon EN 14471: Classe de température T 120, classe de pression P1, classe de consistance de condensat W, classe de résistance contre
la corrosion 2

256
