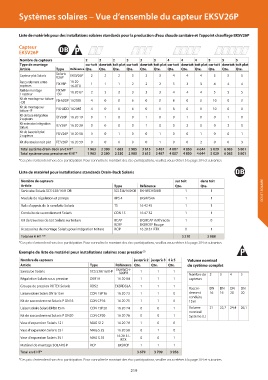

Systèmes solaires – Vue d‘ensemble du capteur EKSV26P

Liste de matériels pour des installations solaires standards pour la production d‘eau chaude sanitaire et l‘appoint chauffage EKSV26P

Capteur
EKSV26P
Nombre de capteurs 2 2 2 3 3 3 4 4 4 5 5 5
Type de montage sur toit dans toit toit plat sur toit dans toit toit plat sur toit dans toit toit plat sur toit dans toit toit plat
Article Type Référence Qte. Qte. Qte. Qte. Qte. Qte. Qte. Qte. Qte. Qte. Qte. Qte.
Solaris
Capteur plat Solaris EKSV26P 2 2 2 3 3 3 4 4 4 5 5 5
V26P
Raccordement entre FIX VBP 16 20 1 1 1 2 2 2 3 3 3 4 4 4
capteurs 16-RTX
Rail de montage FIX MP 16 20 67 2 2 2 3 3 3 4 4 4 5 5 5
1 capteur 130
Kit de montage sur toiture FIX-ADDP 162085 4 0 0 6 0 0 8 0 0 10 0 0
- DB
Kit de montage sur FIX-ADD 162085 4 0 0 6 0 0 8 0 0 10 0 0
toiture - P
Kit de base intégration IB V26P 16 20 19 0 1 0 0 1 0 0 1 0 0 1 0
2 capteurs
Kit extension intégration IE V26P 16 20 20 0 0 0 0 1 0 0 2 0 0 3 0
toiture
Kit de base toit plat FB V26P 16 20 58 0 0 1 0 0 1 0 0 1 0 0 1
2 capteurs
Kit d'extension toit plat FE V26P 16 20 59 0 0 0 0 0 1 0 0 2 0 0 3
Total système drain-Back en € HT* 1 963 2 380 1 683 2 985 3 615 3 487 4 007 4 850 4 644 5 029 6 085 5 801
Total système sous pression en € HT* 1 963 2 380 2 330 2 985 3 615 3 487 4 007 4 850 4 644 5 029 6 085 5 801
*Ces prix s‘entendent hors éco-participation. Pour connaître le montant des éco-participations, veuillez vous reférer à la page 304 et suivantes.

Liste de matériel pour installations standards Drain-Back Solaris

Nombre de capteurs sur toit dans toit
Article Type Référence Qte. Qte.
Sanicube Solaris SCS 538/16/0-DB SCS 538/16/0-DB EKHWCH500B 1 1 ECS ET SOLAIRE
Module de régulation et pompe RPS 4 EKSRPS4A 1 1
Rails d'appuis de la conduite Solaris TS 16 42 45 1 1
Conduite de raccordement Solaris CON 15 16 47 32 1 1

Kit de traverses de toit Solaris sur toiture RCAP EKSRCAP Anthracite 1 0
RCRP EKSRCRP Rouge
Accessoires de montage Solaris pour intégration toiture RCIP 16 20 37-RTX 0 1
Total en € HT * 3 210 3 088
1)
*Ces prix s‘entendent hors éco-participation. Pour connaître le montant des éco-participations, veuillez vous reférer à la page 304 et suivantes.
Exemple de liste de matériel pour installations solaires sous pression (2)

Nombre de capteurs jusqu‘à 2 jusqu‘à 3 4 à 5 Volume nominal
Article Type Référence Qte. Qte. Qte. du système complet
EKHWCH-
Sanicube Solaris SCS 538/16/0-P 1 1 1
500PB
Nombre de 2 3 4 5
Régulation Solaris sous pression DSR1A 16 20 84 1 1 1 capteurs
Groupe de pression ROTEX Solaris RDS2 EKSRDS2A 1 1 1
Raccor- DN DN DN DN
Liaison solaire Solaris DN16 15 m CON 15P16 16 20 73 1 1 0 dement 16 16 20 20
conduite
Kit de raccordement Solaris P DN16 CON CP16 16 20 75 1 1 0 15 m
Liaison solaire Solaris DN20 15 m CON 15P20 16 20 74 0 0 1 Volume 21 22,7 24,4 26,1
nominal
Kit de raccordement Solaris P DN20 CON CP20 16 20 76 0 0 1 Système (L)
Vase d'expansion Solaris 12 l MAG S12 16 20 70 1 0 0
Vase d'expansion Solaris 25 l MAG S 25 16 20 50 0 1 0
16 20 51-
Vase d‘expansion Solaris 35 l MAG S 35 0 0 1
RTX
Matériel de montage SOLARIS P RCP EKSRCP 1 1 1
Total en € HT* 3 679 3 709 3 956
*Ces prix s‘entendent hors éco-participation. Pour connaître le montant des éco-participations, veuillez vous reférer à la page 304 et suivantes.
