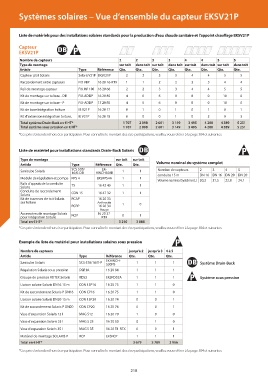

Systèmes solaires – Vue d‘ensemble du capteur EKSV21P

Liste de matériels pour des installations solaires standards pour la production d‘eau chaude sanitaire et l‘appoint chauffage EKSV21P

Capteur
EKSV21P
Nombre de capteurs 2 2 3 3 4 4 5 5
Type de montage sur toit dans toit sur toit dans toit sur toit dans toit sur toit dans toit
Article Type Référence Qte. Qte. Qte. Qte. Qte. Qte. Qte. Qte.
Capteur plat Solaris Solaris V21P EKSV21P 2 2 3 3 4 4 5 5
Raccordement entre capteurs FIX VBP 16 20 16-RTX 1 1 2 2 3 3 4 4
Rail de montage capteur FIX MP 100 16 20 66 2 2 3 3 4 4 5 5
Kit de montage sur toiture - DB FIX-ADDP 16 20 85 4 0 6 0 8 0 10 0
Kit de montage sur toiture - P FIX-ADDP 17 20 85 4 0 6 0 8 0 10 0
Kit de base intégration toiture IB V21P 16 20 17 0 1 0 1 0 1 0 1
Kit d'extension intégration toiture, IE V21P 16 20 18 0 0 0 1 0 2 0 3
Total système Drain-Back en € HT* 1 707 2 098 2 601 3 149 3 495 4 200 4 389 5 251
Total système sous pression en € HT* 1 707 2 098 2 601 3 149 3 495 4 200 4 389 5 251
*Ces prix s‘entendent hors éco-participation. Pour connaître le montant des éco-participations, veuillez vous reférer à la page 304 et suivantes.

Liste de matériel pour installations standards Drain-Back Solaris

Type de montage sur toit sur toit
Volume nominal du système complet
Article Type Référence Qte. Qte.
SCS 538/ EK- Nombre de capteurs 2 3 4 5
Sanicube Solaris 1 1
16/0-DB HWCH500B
conduite 15 m DN 16 DN 16 DN 20 DN 20
Module de régulation et pompe RPS 4 EKSRPS4A 1 1
Volume nominal Système (L) 20,2 21,5 22,8 24,1
Rails d'appuis de la conduite TS 16 42 45 1 1
Solaris
Conduite de raccordement CON 15 16 47 32 1 1
Solaris
Kit de traverses de toit Solaris RCAP 16 20 33
sur toiture Anthracite 1 0
RCRP 16 20 34
Rouge
Accessoires de montage Solaris RCIP 16 20 37- 0 1
pour intégration toiture RTX
Total en € HT* 3 210 3 088
*Ces prix s‘entendent hors éco-participation. Pour connaître le montant des éco-participations, veuillez vous reférer à la page 304 et suivantes.
Exemple de liste de matériel pour installations solaires sous pression

Nombre de capteurs jusqu‘à 2 jusqu‘à 3 4 à 5
Article Type Référence Qte. Qte. Qte.
EKHWCH-
Sanicube Solaris SCS 538/16/0-P 1 1 1 Système Drain-Back
500PB
Régulation Solaris sous pression DSR1A 16 20 84 1 1 1
Groupe de pression ROTEX Solaris RDS2 EKSRDS2A 1 1 1 Système sous pression
Liaison solaire Solaris DN16 15 m CON 15P16 16 20 73 1 1 0
Kit de raccordement Solaris P DN16 CON CP16 16 20 75 1 1 0
Liaison solaire Solaris DN20 15 m CON 15P20 16 20 74 0 0 1
Kit de raccordement Solaris P DN20 CON CP20 16 20 76 0 0 1
Vase d'expansion Solaris 12 l MAG S12 16 20 70 1 0 0

Vase d'expansion Solaris 25 l MAG S 25 16 20 50 0 1 0
Vase d‘expansion Solaris 35 l MAG S 35 16 20 51-RTX 0 0 1
Matériel de montage SOLARIS P RCP EKSRCP 1 1 1
Total en € HT* 3 679 3 709 3 956

*Ces prix s‘entendent hors éco-participation. Pour connaître le montant des éco-participations, veuillez vous reférer à la page 304 et suivantes.
