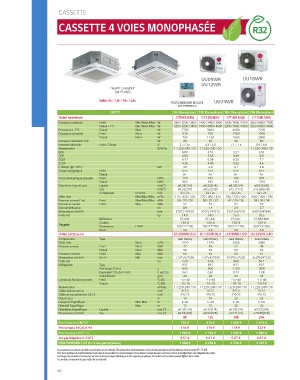

Page 88 - LG CLIM CATALOGUE SANITOR TARIF 2018

P. 88

CASSETTE

CASSETTE 4 VOIES MONOPHASÉE

UU09WR UU18WR
UU12WR UU42WR
FAÇADE CLASSIQUE FAÇADE CLASSIQUE FAÇADE CLASSIQUE TÉLÉCOMMANDE INCLUSE UU48WR CONSOLE, CONVERTIBLE & PLAFONNIER
(réf. PT-UQC) (réf. PT-UQC) (Réf : PREMTB001)
UU60WR
Tailles 9k / 12k / 18k / 24k UU24WR Tailles 36k / 42k / 48k / 60k UU36WR
TÉLÉCOMMANDE INCLUSE
(Réf : PREMTB001)
UNITÉ 9k Monophasé 12k Monophasé 18k Monophasé 24k Monophasé UNITÉ 36k Monophasé 42k Monophasé 48k Monophasé 60k Monophasé CASSETTE
Unité intérieure CT09R.NR0 CT12R.NR0 CT18R.NQ0 CT24R.NP0 Unité intérieure UT36R.NM0 UT42R.NM0 UT48R.NM0 UT60R.NM0
Puissance restituée Froid Min./Nom./Max W 1000 / 2500 / 2800 1400 / 3400 / 3900 2000 / 5000 / 5700 2800 / 6800 / 7800 Puissance restituée Froid Min./Nom./Max W 4500 / 9500 / 13000 5000 / 12500 / 14500 5500 / 13400 / 16000 5900 / 14600 / 16300
Chaud +7°C Min./Nom./Max W 1200 / 3200 / 3400 1600 / 4000 / 4600 2200 / 5800 / 6800 3200 / 8000 / 8800 Chaud +7°C Min./Nom./Max W 5000 / 10800 / 13700 5500 / 13500 / 16500 6100 / 15500 / 18000 6800 / 16900 / 18700
Puissance à -7°C Chaud Max W 2700 3600 4900 7200 Puissance à -7°C Chaud Max W 9800 12500 14300 15200
Puissance absorbée Froid Nom. W 630 970 1560 1940 Puissance absorbée Froid Nom. W 2470 3500 4350 5380
Chaud Nom. W 750 1120 1660 2000 Chaud Nom. W 2800 3750 4820 5600
Puissance absorbée (UI) W 20 20 40 60 Puissance absorbée (UI) W 190 190 190 190
Intensité absorbée Froid / Chaud A 2.7 / 3.5 4.3 / 5.0 7.1 / 7.5 8.6 / 8.8 Intensité absorbée Froid / Chaud A 10.7 / 12.2 15.2 / 16.3 18.9 / 21.0 23.4 / 24.3
Alimentation Ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50 Alimentation Ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50
EER 4.00 3.51 3.21 3.51 EER 3.85 3.43 3.08 2.7
COP 4.00 3.58 3.49 4.0 COP 3.86 3.6 3.22 3.02
SEER 6.77 6.58 6.25 7.7 SEER 6.5 6.1 5.87 5.57
SCOP 4.36 4.40 4.25 4.6 SCOP 4.3 4.1 4.04 3.92
P design (@-10°C) kW 3.0 3.0 4.1 5.8 P design (@-10°C) kW 8.05 8.05 9.3 9.3
Classe énergétique Froid A++ A++ A++ A++ Classe énergétique Froid A++ A++ - -
Chaud A+ A+ A+ A+ Chaud A+ A+ - -
Conso énergétique annuelle Froid kWh 129 181 280 309 Conso énergétique annuelle Froid kWh 512 689 1370 1573
Chaud kWh 963 955 1351 1765 Chaud kWh 2605 2732 1223 3321
Diamètres frigoriﬁ ques Liquide mm(‘‘) ø6.35(1/4) ø6.35(1/4) ø6.35(1/4) ø9.52(3/8) Diamètres frigoriﬁ ques Liquide mm(‘‘) ø9.52(3/8) ø9.52(3/8) ø9.52(3/8) ø9.52(3/8)
Gaz mm(‘‘) ø9.52(3/8) ø9.52(3/8) ø12.7(1/2) ø15.88(5/8) Gaz mm(‘‘) ø15.88(5/8) ø15.88(5/8) ø15.88(5/8) ø15.88(5/8)
Condensats Ext./Int. mm 32 / 25 32 / 25 32 / 25 32 / 25 Condensats Ext./Int. mm 32 / 25 32 / 25 32 / 25 32 / 25
3
Débit d'air Max/Moy./Mini. m /h 510 / 420 / 360 570 / 480 / 420 780 / 720 / 660 1020 / 900 / 780 Débit d'air Max/Moy./Mini. m /h 1800 / 1500 / 1200 1980 / 1680 / 1320 1980 / 1680 / 1320 1980 / 1680 / 1320
3
Pression sonore (1m) Froid Max/Moy./Mini. dBA 36 / 33 / 30 38 / 35 / 32 41 / 39 / 36 38 / 36 / 34 Pression sonore (1m) Froid Max/Moy./Mini. dBA 46 / 43 / 40 47 / 44 / 41 47 / 44 / 41 47 / 44 / 41
Puissance sonore Froid Max dBA 52 52 57 57 Puissance sonore Froid Max dBA 62 64 64 66
Déshumidiﬁ cation l/h 0.9 1.4 2.0 2.7 Déshumidiﬁ cation l/h 2.7 4.2 5.2 6.2
Dimensions (LxHxP) mm 570*214*570 570*214*570 570*256*570 840*204*840 Dimensions (LxHxP) mm 840*288*840 840*288*840 840*288*840 840*288*840
Poids net kg 14.0 14.0 15.3 20.5 Poids net kg 24.6 24.6 24.6 24.6
Référence PT-UQC PT-UQC PT-UQC PT-MCHW0 Référence PT-MCHW0 PT-MCHW0 PT-MCHW0 PT-MCHW0
Façade Couleur 120-4 120-4 120-4 120-4 Façade Couleur 120-4 120-4 120-4 120-4
Dimensions L*H*P 700*22*700 700*22*700 700*22*700 950*25*950 Dimensions L*H*P 950*25*950 950*25*950 950*25*950 950*25*950
Poids 3.0 3.0 3.0 5.0 Poids 6.3 6.3 6.3 6.3
Unité extérieure UU09WR.UL0 UU12WR.UL0 UU18WR.U20 UU24WR.U40 Unité extérieure UU36WR.U30 UU42WR.U30 UU48WR.U30 UU60WR.U30
Compresseur Type Twin Rotary Twin Rotary Twin Rotary Twin Rotary Compresseur Type R-Scroll R-Scroll R-Scroll R-Scroll
3
Débit d'air Nom. m /h 1920 1920 3000 3480 Débit d'air Nom. m /h 6600 6600 6600 6600
3
Pression sonore Froid Nom. dBA 47 49 47 48 Pression sonore Froid Nom. dBA 52 52 52 52
Chaud Nom. dBA 50 52 52 52 Chaud Nom. dBA 54 54 54 54
Puissance sonore Froid Max dBA 65 65 63 67 Puissance sonore Froid Max dBA 66 67 68 68
Dimensions (LxHxP) UE-UI Min mm 770*545*288 770*545*288 870*655*320 950*834*330 Dimensions (LxHxP) UE-UI Min mm 950*1380*330 950*1380*330 950*1380*330 950*1380*330
Poids net kg 33.8 33.8 44.8 56.1 Poids net kg 87.5 87.5 87.5 87.5
Réfrigérant Type R32 R32 R32 R32 Réfrigérant Type R32 R32 R32 R32
Précharge (7,5m) g 900 900 1100 1600 Précharge (7,5m) g 3000 3000 3000 3000
Equivalent CO 2 du F-GAS t. eq CO 2 0.61 0.61 0.74 1.08 Equivalent CO 2 du F-GAS t. eq CO 2 2.03 2.03 2.03 2.03
Complément g/m 20 20 20 35 Complément g/m 40 40 40 40
Limites de fonctionnement Froid °C BS -15~48 -15~48 -15~48 -15~48 Limites de fonctionnement Froid °C BS -15~48 -15~48 -15~48 -15~48
Chaud °C BH -18~18 -18~18 -18~18 -18~18 Chaud °C BH -25~18 -25~18 -25~18 -25~18
Alimentation ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50 Alimentation ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50
Câble d'alimentation mm² 3*2.5 3*2.5 3*2.5 3*2.5 Câble d'alimentation mm² 3*6.0 3*6.0 3*6.0 3*6.0
Câble de raccordement UE-UI mm² 4*0.75 4*0.75 4*0.75 4*0.75 Câble de raccordement UE-UI mm² 4*0.75 4*0.75 4*0.75 4*0.75
Disjoncteur A 15 15 20 25 Disjoncteur A 40 40 40 40
Longueur frigoriﬁ que Min~Max m 5~20 5~20 5~30 5~50 Longueur frigoriﬁ que Min~Max m 5~85 5~85 5~85 5~85
Dénivelé frigoriﬁ que Max m 15 15 30 30 Dénivelé frigoriﬁ que Max m 30 30 30 30
Diamètres frigoriﬁ ques Liquide mm ('') ø6.35(1/4) ø6.35(1/4) ø6.35(1/4) ø9.52(3/8) Diamètres frigoriﬁ ques Liquide mm ('') ø9.52(3/8) ø9.52(3/8) ø9.52(3/8) ø9.52(3/8)
Dimensions (LxHxP) Gaz mm ('') ø9.52(3/8) ø9.52(3/8) ø12.7(1/2) ø15.88(5/8) Dimensions (LxHxP) Gaz mm ('') ø15.88(5/8) ø15.88(5/8) ø15.88(5/8) ø15.88(5/8)
9k 12k 18k 24k 36k 42k 48k 60k
Prix Unitaire U.INT HT 730 € 970 € 1 005 € 1 075 € Prix Unitaire U.INT HT 1 580 € 1 775 € 1 910 € 2 340 €
Prix unitaire FAÇADE HT 178 € 178 € 178 € 232 € Prix unitaire FAÇADE HT 232 € 232 € 232 € 232 €
Prix Unitaire U.EXT HT 1 060 € 1 180 € 1 545 € 1 880 € Prix Unitaire U.EXT HT 2 780 € 3 070 € 3 290 € 3 955 €
éco participation (U.EXT) 6,67 € 6,67 € 6,67 € 6,67 € éco participation (U.EXT) 6,67 € 6,67 € 6,67 € 6,67 €
PRIX ENSEMBLE HT (hors éco participation) 1 968 € 2 328 € 2 728 € 3 187 € PRIX ENSEMBLE HT (hors éco participation) 4 592 € 5 077 € 5 432 € 6 527 €
Les protections et sections de câbles sont données à titre indicatif. Elles doivent être dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100.
Pour notre politique de perfectionnement constant de nos produits, les caractéristiques et les données susmentionnées sont sous réserve de modifications sans obligation de préavis.
Les images des produits et accessoires ont une vocation purement indicative, pour des exigences graphiques, les couleurs des produits peuvent différer de la réalité.
Ces produits contiennent des gaz à effet de serre fluorés.
