Page 86 - LG CLIM CATALOGUE SANITOR TARIF 2018

CASSETTE

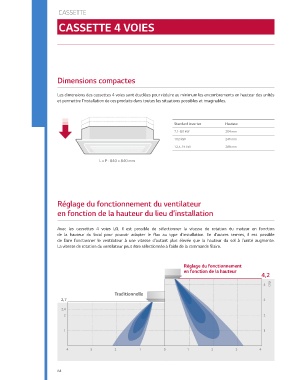

CASSETTE 4 VOIES

Dimensions compactes Grille mobile pour le nettoyage du fi ltre
CONSOLE, CONVERTIBLE & PLAFONNIER

Les dimensions des cassettes 4 voies sont étudiées pour réduire au minimum les encombrements en hauteur des unités
et permettre l'installation de ces produits dans toutes les situations possibles et imaginables.

• Installation sur 4 points d'ancrage Contrôle de la stabilité CASSETTE
l'unité intérieure pendant le mouvement
Standard inverter Hauteur • Contrôle de la stabilité
7,1-8,0 kW 204 mm pendant le mouvement
• 4 points d'ancrage
10,0 kW 246 mm
• Mémoire de la hauteur
12,5-15 kW 288 mm
de descente Mémoire de la hauteur de descente Arrêt automatique au sol
• Descente max 4,5 m
L x P : 840 x 840 mm

STOP max 4,5 m
Mémoire

- Fonctionnement avec commande filaire PQRCVSL0QW et commande à distance compris
dans la grille PTEGM0.
- Pour les cassettes 840x840
Réglage du fonctionnement du ventilateur - Appliqué à la façade PT-UMC1

en fonction de la hauteur du lieu d’installation

Avec les cassettes 4 voies LG, il est possible de sélectionner la vitesse de rotation du moteur en fonction
de la hauteur du local pour pouvoir adapter le fl ux au type d'installation. En d'autres termes, il est possible
de faire fonctionner le ventilateur à une vitesse d'autant plus élevée que la hauteur du sol à l'unité augmente. Orientation indépendante
La vitesse de rotation du ventilateur peut être sélectionnée à l'aide de la commande fi laire.
Chacun des volets d'air peut être orienté de façon indépendante pour mieux gérer le fl ux d'air en adéquation
avec la géométrie des espaces (fonction disponible en cas d'utilisation de la commande fi laire*).
Réglage du fonctionnement
en fonction de la hauteur
4,2
Orientation simultanée Orientation indépendante
4 (m)
Traditionnelle
2,7 3

2,4 Flux d'air direct Flux d'air indirect
2 2

1 1

4 3 2 1 0 1 2 3 4

* avec commande filaire PQRCVSL0QW

84 85
