Page 164 - LG CLIM CATALOGUE SANITOR TARIF 2018

MULTI SPLIT

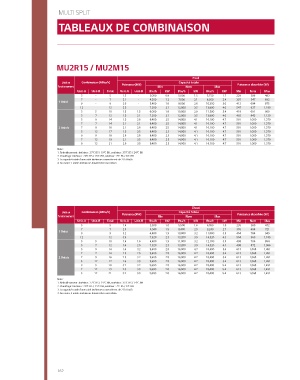

TABLEAUX DE COMBINAISON

MU2R15 / MU2M15 MU2R17 / MU2M17

Froid Froid
Unité en Combinaison (kBtu/h) Capacité totale Unité en Combinaison (kBtu/h) Capacité totale
fonctionnement Puissance(kW) Min Nom Max Puissance absorbée (W) fonctionnement Puissance(kW) Min Nom Max Puissance absorbée (W)
Unit-A Unit-B Total Unit-A Unit-B Btu/h kW Btu/h kW Btu/h kW Min Nom Max Unit-A Unit-B Total Unit-A Unit-B Btu/h kW Btu/h kW Btu/h kW Min Nom Max
5 - 5 1.5 - 3,000 0.9 5,000 1.5 5,750 1.7 229 386 483 5 - 5 1.5 - 3,000 0.9 5,000 1.5 5,750 1.7 229 386 483
7 - 7 2.1 - 4,200 1.2 7,000 2.1 8,050 2.4 307 547 692 7 - 7 2.1 - 4,200 1.2 7,000 2.1 8,050 2.4 307 547 692
1 Unité
9 - 9 2.6 - 5,400 1.6 9,000 2.6 10,350 3.0 412 684 875 1 Unité 9 - 9 2.6 - 5,400 1.6 9,000 2.6 10,350 3.0 412 684 875
12 - 12 3.5 - 7,200 2.1 12,000 3.5 13,800 4.0 547 937 1,190 12 - 12 3.5 - 7,200 2.1 12,000 3.5 13,800 4.0 547 937 1,190
5 5 10 1.5 1.5 6,000 1.8 10,000 2.9 11,500 3.4 419 691 900 15 - 15 4.4 - 8,520 2.5 14,200 4.2 16,330 4.8 656 1,196 1,588
5 7 12 1.5 2.1 7,200 2.1 12,000 3.5 13,800 4.0 492 843 1,120 5 5 10 1.5 1.5 6,000 1.8 10,000 2.9 11,500 3.4 419 691 900
5 9 14 1.5 2.6 8,400 2.5 14,000 4.1 16,100 4.7 591 1,000 1,379 5 7 12 1.5 2.1 7,200 2.1 12,000 3.5 13,800 4.0 492 843 1,071
7 7 14 2.1 2.1 8,400 2.5 14,000 4.1 16,100 4.7 591 1,000 1,379 5 9 14 1.5 2.6 8,400 2.5 14,000 4.1 16,100 4.7 591 1,000 1,379
2 Unités 7 9 16 2.1 2.6 8,400 2.5 14,000 4.1 16,100 4.7 591 1,000 1,379 7 7 14 2.1 2.1 8,400 2.5 14,000 4.1 16,100 4.7 591 1,000 1,379
5 12 17 1.5 3.5 8,400 2.5 14,000 4.1 16,100 4.7 591 1,000 1,379 7 9 16 2.1 2.6 9,600 2.8 16,000 4.7 18,400 5.4 665 1,253 1,699
9 9 18 2.6 2.6 8,400 2.5 14,000 4.1 16,100 4.7 591 1,000 1,379 5 12 17 1.5 3.5 9,600 2.8 16,000 4.7 18,400 5.4 665 1,253 1,699
7 12 19 2.1 3.5 8,400 2.5 14,000 4.1 16,100 4.7 591 1,000 1,379 2 Unités 9 9 18 2.6 2.6 9,600 2.8 16,000 4.7 18,400 5.4 665 1,253 1,699
9 12 21 2.6 3.5 8,400 2.5 14,000 4.1 16,100 4.7 591 1,000 1,379 7 12 19 2.1 3.5 9,600 2.8 16,000 4.7 18,400 5.4 665 1,253 1,699
Note : 5 15 20 1.5 4.4 9,600 2.8 16,000 4.7 18,400 5.4 665 1,253 1,699
1. Refroidissement : Intérieur : 27°C BS / 19°C BH, extérieur : 35°C BS / 24°C BH 9 12 21 2.6 3.5 9,600 2.8 16,000 4.7 18,400 5.4 665 1,253 1,699
2. Chauffage : Intérieur : 20°C BS / 15°C BH, extérieur : 7°C BS / 6°C BH 7 15 22 2.1 4.4 9,600 2.8 16,000 4.7 18,400 5.4 665 1,253 1,699
3. La capacité totale d’une unité intérieure connectée est de 21k Btu/h 9 15 24 2.6 4.4 9,600 2.8 16,000 4.7 18,400 5.4 665 1,253 1,699
4. Au moins 2 unités intérieures doivent être raccordées. 12 12 24 3.5 3.5 9,600 2.8 16,000 4.7 18,400 5.4 665 1,253 1,699
Note :
1. Refroidissement : Intérieur : 27°C BS / 19°C BH, extérieur : 35°C BS / 24°C BH
2. Chauffage : Intérieur : 20°C BS / 15°C BH, extérieur : 7°C BS / 6°C BH
3. La capacité totale d’une unité intérieure connectée est de 21k Btu/h
4. Au moins 2 unités intérieures doivent être raccordées.

Chaud Chaud
Unité en Combinaison (kBtu/h) Capacité totale Unité en Combinaison (kBtu/h) Capacité totale
fonctionnement Puissance(kW) Min Nom Max Puissance absorbée (W) fonctionnement Puissance(kW) Min Nom Max Puissance absorbée (W) MULTI SPLIT
Unit-A Unit-B Total Unit-A Unit-B Btu/h kW Btu/h kW Btu/h kW Min Nom Max Unit-A Unit-B Total Unit-A Unit-B Btu/h kW Btu/h kW Btu/h kW Min Nom Max
5 - 5 1.6 - 3,300 1.0 5,500 1.6 6,050 1.8 235 380 472 5 - 5 1.6 - 3,300 1.0 5,500 1.6 6,050 1.8 235 380 472
7 - 7 2.5 - 5,040 1.5 8,400 2.5 9,240 2.7 355 604 721 7 - 7 2.5 - 5,040 1.5 8,400 2.5 9,240 2.7 355 604 721
1 Unité
9 - 9 3.2 - 6,480 1.9 10,800 3.2 11,880 3.5 454 784 949 1 Unité 9 - 9 3.2 - 6,480 1.9 10,800 3.2 11,880 3.5 454 758 920
12 - 12 3.9 - 7,920 2.3 13,200 3.9 14,520 4.3 554 969 1,185 12 - 12 3.9 - 7,920 2.3 13,200 3.9 14,520 4.3 554 942 1,155
5 5 10 1.6 1.6 6,600 1.9 11,000 3.2 12,100 3.5 408 706 854 15 - 15 4.8 - 9,900 2.9 16,500 4.8 18,150 5.3 706 1,187 1,504
5 7 12 1.6 2.5 7,920 2.3 13,200 3.9 14,520 4.3 498 872 1,066 5 5 10 1.6 1.6 6,600 1.9 11,000 3.2 12,100 3.5 408 706 854
5 9 14 1.6 3.2 9,600 2.8 16,000 4.7 18,400 5.4 613 1,068 1,451 5 7 12 1.6 2.5 7,920 2.3 13,200 3.9 14,520 4.3 498 872 1,066
7 7 14 2.5 2.5 9,600 2.8 16,000 4.7 18,400 5.4 613 1,068 1,451 5 9 14 1.6 3.2 9,600 2.8 16,000 4.7 18,400 5.4 613 1,068 1,451
2 Unités 7 9 16 2.5 3.2 9,600 2.8 16,000 4.7 18,400 5.4 613 1,068 1,451 7 7 14 2.5 2.5 9,600 2.8 16,000 4.7 18,400 5.4 613 1,068 1,451
5 12 17 1.6 3.9 9,600 2.8 16,000 4.7 18,400 5.4 613 1,068 1,451 7 9 16 2.5 3.2 10,800 3.2 18,000 5.3 19,400 5.7 706 1,197 1,652
9 9 18 3.2 3.2 9,600 2.8 16,000 4.7 18,400 5.4 613 1,068 1,451 5 12 17 1.6 3.9 10,800 3.2 18,000 5.3 19,400 5.7 706 1,197 1,652
7 12 19 2.5 3.9 9,600 2.8 16,000 4.7 18,400 5.4 613 1,068 1,451 2 Unités 9 9 18 3.2 3.2 10,800 3.2 18,000 5.3 19,400 5.7 706 1,197 1,652
9 12 21 3.2 3.9 9,600 2.8 16,000 4.7 18,400 5.4 613 1,068 1,451 7 12 19 2.5 3.9 10,800 3.2 18,000 5.3 19,400 5.7 706 1,197 1,652
5 15 20 1.6 4.8 10,800 3.2 18,000 5.3 19,400 5.7 706 1,197 1,652
Note :
1. Refroidissement : Intérieur : 27°C BS / 19°C BH, extérieur : 35°C BS / 24°C BH 9 12 21 3.2 3.9 10,800 3.2 18,000 5.3 19,400 5.7 706 1,197 1,652
2. Chauffage : Intérieur : 20°C BS / 15°C BH, extérieur : 7°C BS / 6°C BH 7 15 22 2.5 4.8 10,800 3.2 18,000 5.3 19,400 5.7 706 1,197 1,652
3. La capacité totale d’une unité intérieure connectée est de 21k Btu/h 9 15 24 3.2 4.8 10,800 3.2 18,000 5.3 19,400 5.7 706 1,197 1,652
4. Au moins 2 unités intérieures doivent être raccordées. 12 12 24 3.9 3.9 10,800 3.2 18,000 5.3 19,400 5.7 706 1,197 1,652
Note :
1. Refroidissement : Intérieur : 27°C BS / 19°C BH, extérieur : 35°C BS / 24°C BH
2. Chauffage : Intérieur : 20°C BS / 15°C BH, extérieur : 7°C BS / 6°C BH
3. La capacité totale d’une unité intérieure connectée est de 21k Btu/h
4. Au moins 2 unités intérieures doivent être raccordées.

162 163
