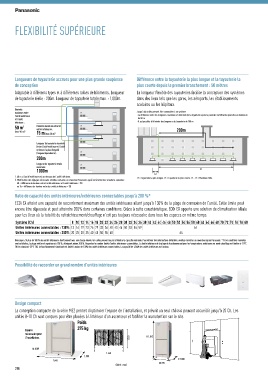

Page 218 - Panasonic 2018-2019 CATALOGUE TARIF 2018

FLEXIBILITÉ SUPÉRIEURE

Longueurs de tuyauterie accrues pour une plus grande souplesse Différence entre la tuyauterie la plus longue et la tuyauterie la
de conception plus courte depuis le premier branchement : 50 mètres
Adaptable à différents types et à différentes tailles de bâtiments. Longueur La longueur flexible des tuyauteries facilite la conception des systèmes
de tuyauterie réelle : 200m. Longueur de tuyauterie totale max. : 1,000m. dans des lieux tels que les gares, les aéroports, les établissements
scolaires ou les hôpitaux.
Dénivelé
maximum entre Jusqu’à 64 unités peuvent être connectées à un système
l'unité extérieure · La différence entre les longueurs maximum et minimum de la tuyauterie après la première ramification peut être au maximum
et l'unité de 50 m
intérieure : · Il est possible d'atteindre des longueurs de tuyauterie de 200 m
50 m 1 Dénivelé maximum entre les
unités intérieures :
(max 90 m)² 200m
15 m (max 30 m)²
Longueur de tuyauterie maximale
(entre l'unité extérieure et l'unité
intérieure la plus éloignée)
(longueur équivalente) :
200m
Longueur de tuyauterie totale
maximum : L1
1 000m
L2
1. 40 m si l’unité extérieure est au-dessous de l’unité intérieure. L1 = Tuyauterie la plus longue. L2 = Tuyauterie la plus courte. L1 - L2 = Maximum 50m.
2. Modification des réglages nécessaire. Veuillez contacter un revendeur Panasonic agréé en fonction des situations suivantes :
50 < différence de hauteur entre l’unité extérieure et l’unité intérieure ≤ 90
ou 15 < différence de hauteur entre les unités intérieures ≤ 30
Ratio de capacité des unités intérieures/extérieures connectables jusqu’à 200 %*
ECOi EX atteint une capacité de raccordement maximum des unités intérieures allant jusqu'à 130% de la plage de connexion de l'unité. Cette limite peut
encore être dépassée et peut atteindre 200% dans certaines conditions. Grâce à cette caractéristique, ECOi EX apporte une solution de climatisation idéale
pour les lieux où la totalité du rafraichissement/chauffage n'est pas toujours nécessaire dans tous les espaces en même temps.
Système (Ch) 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80
Unités intérieures connectables : 130% 13 16 19 23 26 29 33 36 40 43 46 50 53 56 59 64
Unités intérieures connectables : 200% 20 25 30 35 40 45 50 55 60 64
Remarque : Si plus de 100 % des unités intérieures fonctionnent avec une charge élevée, les unités peuvent ne pas atteindre la capacité nominale. Pour obtenir des informations détaillées, veuillez consulter un revendeur agréé Panasonic. * Si les conditions suivantes
sont satisfaites, la plage réelle est supérieure à 130 %, atteignant même 200 %. Respecter le nombre limité d'unités intérieures connectables. La limite inférieure de la plage de fonctionnement pour les températures extérieures en mode chauffage est limitée à -10°C
TH (en standard -25°C TH). Le fonctionnement simultané est limité à moins de 130% des unités intérieures connectables. La capacité de 1,5kW des unités intérieures est incluse.

Possibilité de raccorder un grand nombre d'unités intérieures

Design compact
La conception compacte de la série ME2 permet d’optimiser l’espace de l’installation, et prévoit un seul châssis pouvant accueillir jusqu'à 20 Ch. Les
unités 8-10 Ch sont conçues pour être placées à l'intérieur d'un ascenseur et faciliter la manutention sur le site.
Poids
375 kg
Espace
nécessaire pour
l'installation. 1.000 H 1.842

18-20HP
1.540
1.800
1.640 D 1.000
W 770
(Unité : mm)
218
