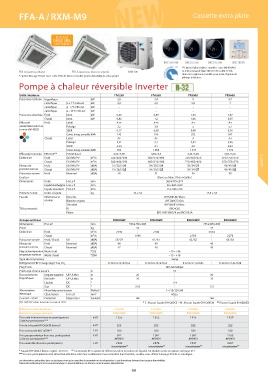

Page 99 - index

FFA-A / RXM-M9 Cassette extra plate

*

BRC1H519W BRC1H519S BRC1H519K BRC1E53A
** ** Option Daikin Online Controller : carte BRP069A81.
FFA-A (panneau blanc) FFA-A (panneau blanc et argent) RXM-M9 La télécommande filaire BRC1H519 ou BRC1E53A
devra être également installée pour activer l’option de
* Option Blocage Chaud Seul : carte RTD-10. Nous consulter pour la faisabilité de votre projet.
pilotage à distance
Pompe à chaleur réversible Inverter
Unité intérieure FFA25A FFA35A FFA50A FFA60A
Puissance restituée frigorifique kW 2,5 3,4 5 5,7
calorifique à + 7 °C CBS ext kW 3,2 4,2 5,8 7
calorifique à – 5 °C CBS ext kW - - - -
calorifique à – 10 °C CBS ext kW - - - -
Puissance absorbée Froid Nom. kW 0,55 0,89 1,54 1,87
Chaud Nom. kW 0,82 1,2 1,66 2,05
Efficacité Froid Label A++ A++ A+ A+
saisonnière (selon la Pdesign 2,5 3,4 5 5,7
norme EN14825) SEER 6,17 6,38 5,98 5,76
Conso. énerg. annuelle kWh 142 186 292 347
Chaud Label A+ A+ A A+
Pdesign 2,31 3,1 3,84 3,96
SCOP 4,24 4,1 3,9 4,04
Conso. énerg. annuelle kWh 762 1 058 1 377 1 372
Efficacité nominale EER / COP (1) Froid/chaud 4,55 / 3,90 3,82 / 3,5 3,25 / 3,49 3,05 / 3,41
Débit d'air Froid GV / MV / PV m³/h 540 / 480 / 390 600 / 510 / 690 720 / 600 / 450 870 / 750 / 570
Chaud GV / MV / PV m³/h 540 / 480 / 390 600 / 510 / 690 720 / 600 / 450 870 / 750 / 570 CASSETTE
Niveau de Froid GV / MV / PV dB(A) 31 / 28,5 / 25 34 / 30,5 / 25 39 / 34 / 27 43 / 40 / 32
pression sonore Chaud GV / MV / PV dB(A) 31 / 28,5 / 25 34 / 30,5 / 25 39 / 34 / 27 43 / 40 / 32
Puissance sonore Froid Nominal dB(A) 48 51 56 60
Couleur Blanc ou Blanc / Gris métallisé
Dimensions Unité H x L x P mm 260 x 575 x 575
Façade blanche/grise H x L x P mm 46 x 620 x 620
Façade standard H x L x P mm 55 x 700 x 700
Poids de l'unité Unité + façade kg 16 + 2,8 17,5 + 2,8
Façade Références et Blanche BYFQ60CW / Blanc
couleur Blanche et grise BYFQ60CS / Gris
Standard BYFQ60B3 / Blanc
Télécommande IR BRC4C65
Filaire BRC1H519W/S/K ou BRC1E53A
Groupe extérieur RXM25M9 RXM35M9 RXM50M9 RXM60M9
Dimensions H x L x P mm 550 x 765 x 285 735 x 825 x 300
Poids kg 32 47
Débit d'air Froid m³/h 2 010 2 160 3 054
Chaud m³/h 1 698 2 700 2 278
Puissance sonore Froid / Chaud GV dB(A) 59 / 59 61 / 61 62 / 62 63 / 63
Niveau de Froid Nominal dB(A) 46 49 48
pression sonore Chaud Nominal dB(A) 47 49 49
Plage de fonctionnement Mode froid °CBS – 10 ~ +46
température extérieure Mode chaud °CBH – 15 ~ +18
Type de compresseur Swing
Réfrigérant / PRP / Charge (kg) / T eq CO R-32 / 675 / 0,76 / 0,52 R-32 / 675 / 0,76 / 0,52 R-32 / 675 / 1,4 / 0,95 R-32 / 675 / 1,45 / 0,98
2
Flag F-Gas Non hermétique
Préchargé d'usine jusqu'à m 10
Raccordements Longueur tuyauterie UE-UI Max m 20 30
frigorifiques Dénivelé UE-UI Max m 20 20
Liquide DE " 1 / 4
Gaz DE " 3 / 8 1 / 2
Alimentation Phase fréquence tension Ph/Hz/V 1~ / 50 / 220-240
électrique Câble liaison int / ext mm² 4G2,5
Courant – 50 Hz Protection Disjoncteur Courbe D 16A 16A
(1) EER/COP selon la norme Eurovent 2012 * S : IR pour façade BYFQ60CS – W : IR pour façade BYFQ60CW ** IR pour façade BYFQ60B3
Référence unité intérieure FFA25A FFA35A FFA50A FFA60A
Référence groupe extérieur RXM25M9 RXM35M9 RXM50M9 RXM60M9
Prix unité intérieure (hors éco-participation) € HT 1 255 1 352 1 415 1 429
Code éco-participation*** - - - -
Prix de la façade BYFQ60CW (blanc)* € HT 255 255 255 255
Prix commande BRC1E53A** € HT 180 180 180 180
Prix groupe extérieur (hors éco-participation) € HT 942 1 091 1 687 2 163
Code éco-participation*** M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01
Prix ensemble (hors éco-participation) € HT 2 632 2 878 3 537 4 027
+ éco-participation** + éco-participation** + éco-participation** + éco-participation**
* Façade BYFQ60CS (blanc et gris) : 273 € HT – ** Commande IR en option (2 références selon la couleur de façade). Kit double sonde en option voir page 271.
*** Les éco-participations sont désormais affichées selon leur codification. Pour connaître leur montant, veuillez-vous référer à la page 274 de ce catalogue.
Les informations présentées dans ce catalogue n’ont qu’un caractère documentaire et de vulgarisation. Ces informations doivent donc toujours être vérifiées.
Daikin Airconditioning France ne saurait engager sa responsabilité en cas d’erreur ou de mauvaise interprétation.
