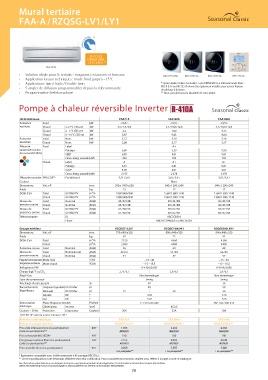

Mural tertiaire

FAA-A / RZQSG-LV1/LY1

* *

**
FAA100A
› Solution idéale pour le tertiaire : magasins, restaurants et bureaux BRC1H519W BRC1H519S BRC1H519K BRC1E53A
› Application locaux techniques : mode froid jusqu’à – 15 °C
› Applications Twin / Triple / Double Twin * Option Daikin Online Controller : carte BRP069A81. La télécommande filaire
BRC1H519 ou BRC1E53A devra être également installée pour activer l’option
› 5 angles de diffusion programmables depuis la télécommande de pilotage à distance.
› Programmation hebdomadaire ** Nous consulter pour la faisabilité de votre projet.

Pompe à chaleur réversible Inverter

Unité intérieure FAA71A FAA100A FAA100A
Puissance Froid kW - / 6,8 / - - / 9,5 / - - / 9,5 / -
restituée Chaud à + 7 °C CBS ext kW 3,5 / 7,5 / 9,0 5,1 / 10,8 / 12,8 5,1 / 10,8 / 12,8
Chaud à – 5 °C CBS ext kW 6,2 10,0 9,15
Chaud à – 10 °C CBS ext kW 5,67 9,43 8,64
Puissance Froid Nom. kW 2,12 3,16 3,16
absorbée Chaud Nom. kW 2,08 3,17 3,17
Efficacité Froid Label A+
saisonnière (selon Pdesign 6,80 9,50 9,50
la norme EN14825)
SEER 6,05 5,61 5,61
Conso. énerg. annuelle kWh 394 593 593
Chaud Label A A+ A+
Pdesign 6,33 6,81 6,81
SCOP 3,90 4,01 4,01
Conso. énerg. annuelle kWh 2 155 2 378 2 378
Efficacité nominale EER / COP (1) Froid/chaud 3,21 / 3,61 3,01 / 3,41 3,01 / 3,41
Couleur Blanc
Dimensions H x L x P mm 290 x 1 050 x 238 340 x 1 200 x 240 340 x 1 200 x 240
Poids kg 13 17 17
Débit d'air Froid GV / MV/ PV m³/h 1 080 / 960 / 840 1 560 / 1 380 / 1 140 1 560 / 1 380 / 1 140
Chaud GV / MV/ PV m³/h 1 080 / 960 / 840 1 560 / 1 380 / 1 140 1 560 / 1 380 / 1 140
Niveau de Froid Nominal dB(A) 45 / 42 / 40 49 / 45 / 41 49 / 45 / 41
pression sonore Chaud Nominal dB(A) 45 / 42 / 40 49 / 45 / 41 49 / 45 / 41
Niveau de Froid GV / MV/ PV dB(A) 61 / 58 / 56 65 / 62 / 58 65 / 62 / 58
puissance sonore Chaud GV / MV/ PV dB(A) 61 / 58 / 56 65 / 62 / 58 65 / 62 / 58
Télécommande IR BRC7CB518
Filaire BRC1H519W/S/K ou BRC1E53A
Groupe extérieur RZQSG71L3V1 RZQSG100L9V1 RZQSG100L8Y1
Dimensions H x L x P mm 770 x 900 x 320 990 x 940 x 320 990 x 940 x 320
Poids kg 67 72 82
Débit d'air Froid m³/h 3 120 4 560 4 560
Chaud m³/h 2 880 4 980 4 980
Puissance sonore Froid Nominal dB(A) 65 69 69
Niveau de Froid Nominal/nuit dB(A) 49 / 47 53 / 49 53 / 49
pression sonore Chaud Nominal dB(A) 51 57 57
Plage de fonctionnement Mode froid °CBS – 15 ~ 46 – 15 ~ 46
température extérieure Mode chaud °CBH – 15 ~ 15,5 – 15 ~ 15,5
Réfrigérant / PRP R-410A/2 088 R-410A/2 088
Charge (kg) / T eq CO 2,75 / 5,7 2,9 / 6,1 2,9 / 6,1
2
Flag F-Gas Non hermétique Non hermétique
Type de compresseur Swing Swing
Préchargé d'usine jusqu'à m 30 30
Raccordements Longueur tuyauterie UE-UI Max m 50 50
frigorifiques Dénivelé UE-UI Max m 15 30 30
Liquide DE " 3 / 8 3 / 8
Gaz DE " 5 / 8 5 / 8
Alimentation Phase fréquence tension Ph/Hz/V 1~ / 50 / 220-240 3N~ / 50 / 380-415
électrique Câble liaison int / ext mm² 4G2,5
Courant – 50 Hz Protection Disjoncteur Courbe D 20A 32A 16A
(1) EER/COP selon la norme Eurovent 2012
Référence unité intérieure FAA71A FAA100A FAA100A
Référence groupe extérieur RZQSG71L3V1 RZQSG100L9V1 RZQSG100L8Y1
Prix unité intérieure (hors éco-participation) € HT 1 935 2 202 2 202
Code éco-participation** M4AGEQ03 M4AGEQ04 M4AGEQ04
Prix commande BRC1E53A* € HT 180 180 180
Prix groupe extérieur (hors éco-participation) € HT 2 153 3 005 3 098
Code éco-participation** M1SPAC01 M1SPAC01 M1SPAC01
Prix ensemble (hors éco-participation) € HT 4 268 5 387 5 480
+ éco-participation** + éco-participation** + éco-participation**
* Également compatible avec la télécommande à fil classique BRC1D52.
** Les éco-participations sont désormais affichées selon leur codification. Pour connaître leur montant, veuillez-vous référer à la page 274 de ce catalogue.
Les informations présentées dans ce catalogue n’ont qu’un caractère documentaire et de vulgarisation. Ces informations doivent donc toujours être vérifiées.
Daikin Airconditioning France ne saurait engager sa responsabilité en cas d’erreur ou de mauvaise interprétation.
