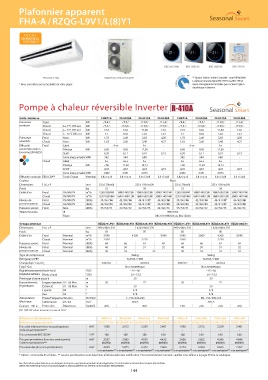

Page 144 - index

Plafonnier apparent

FHA-A / RZQG-L9V1/L(8)Y1

*

BRC1H519WBRC1H519W BRC1H519S BRC1H519S BRC1H519K BRC1H519K BRC1E53A
BRC1E53A
**
FHA100-140A RZQG100-140L9V1/L(8)Y1 ** Option Daikin Online Controller : carte BRP069A81.
La télécommande filaire BRC1H519 ou BRC1E53A
* Nous consulter pour la faisabilité de votre projet. devra être également installée pour activer l’option
de pilotage à distance

Pompe à chaleur réversible Inverter

Unité intérieure FHA71A FHA100A FHA125A FHA140A FHA71A FHA100A FHA125A FHA140A
Puissance Froid kW - / 6,8 /- - / 9,5 / - - / 12,0 / - - / 13,4 / - - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / -
restituée Chaud à + 7 °C CBS ext kW - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / -
Chaud à – 5 °C CBS ext kW 7,53 10,0 12,90 13,5 7,53 10,0 12,90 13,5
Chaud à – 10 °C CBS ext kW 7,1 9,43 12,0 12,7 7,1 9,43 12,0 12,7
Puissance Froid Nom. kW 1,78 2,49 3,58 4,05 1,78 2,49 3,58 4,05
absorbée Chaud Nom. kW 1,82 2,60 3,48 4,27 1,82 2,60 3,48 4,27
Efficacité Froid Label A++ A+ - A++ A+ -
saisonnière (selon Pdesign kW 6,80 9,50 12,00 - 6,80 9,50 12,00 -
la norme EN14825)
SEER 6,95 6,11 6,01 6,15 6,95 6,11 6,01 6,15
Conso. énerg. annuelle kWh 342 544 698 - 342 544 698 -
Chaud Label A+ A++ A+ - A+ A++ A+ -
Pdesign kW 7,60 11,30 14,13 - 7,60 11,30 14,13 -
SCOP 4,32 4,61 4,23 4,15 4,32 4,61 4,23 4,15
Conso. énerg. annuelle kWh 2 462 3 431 4 676 - 2 462 3 431 4 676 -
Efficacité nominale EER / COP (1) Froid / Chaud Nominal 3,82 / 4,13 3,81 / 4,15 3,35 / 3,89 3,31 / 3,63 3,82 / 4,13 3,81 / 4,15 3,35 / 3,89 3,31 / 3,63
Couleur Blanc
Dimensions H x L x P mm 235 x 1 270 x 690 235 x 1 590 x 690 235 x 1 270 x 690 235 x 1 590 x 690
Poids kg 32 38 32 38
Débit d'air Froid GV / MV / PV m³/h 1 230 / 1 020 / 840 1 680 / 1 440 / 1 200 1 860 / 1 620 / 1 380 2 040 / 1 740 / 1 440 1 230 / 1 020 / 840 1 680 / 1 440 / 1 200 1 860 / 1 620 / 1 380 2 040 / 1 740 / 1 440
Chaud GV / MV / PV m³/h 1 230 / 1 020 / 840 1 680 / 1 440 / 1 200 1 860 / 1 620 / 1 380 2 040 / 1 740 / 1 440 1 230 / 1 020 / 840 1 680 / 1 440 / 1 200 1 860 / 1 620 / 1 380 2 040 / 1 740 / 1 440
Niveau de Froid GV / MV / PV dB(A) 38 / 36 / 34 42 / 38 / 34 44 / 41 / 37 46 / 42 / 38 38 / 36 / 34 42 / 38 / 34 44 / 41 / 37 46 / 42 / 38
pression sonore Chaud GV / MV / PV dB(A) 38 / 36 / 34 42 / 38 / 34 44 / 41 / 37 46 / 42 / 38 38 / 36 / 34 42 / 38 / 34 44 / 41 / 37 46 / 42 / 38
Puissance sonore Froid Nom. dB(A) 55 / 53 / 51 60 / 56 / 52 62 / 59 / 55 64 / 60 / 56 55 / 53 / 51 60 / 56 / 52 62 / 59 / 55 64 / 60 / 56
Télécommande IR BRC7G53
Filaire BRC1H519W/S/K ou BRC1E53A
Groupe extérieur RZQG71L9V1 RZQG100L9V1 RZQG125L9V1 RZQG140L9V1 RZQG71L8Y1 RZQG100L8Y1 RZQG125L8Y1 RZQG140LY1
Dimensions H x L x P mm 990 x 940 x 320 1 430 x 940 x 320 990 x 940 x 320 1 430 x 940 x 320
Poids kg 69 95 80 101
Débit d'air Froid Nominal m³/h 3 540 4 200 5 040 3 540 2 800 4 200 5 040
Chaud Nominal m³/h 2 940 3 720 2 940 3 720
Puissance sonore Froid Nominal dB(A) 64 66 67 69 64 66 67 69
Niveau de Froid Nominal dB(A) 48 50 51 52 48 50 51 52
pression sonore Chaud Nominal dB(A) 50 52 53 50 52 53 53
Type de compresseur Swing Swing
Réfrigérant / PRP R-410A / 2 088 R-410A / 2 088
Charge (kg) / T eq CO 2,90 / 6,1 4,0 / 8,4 2,90 / 5,7 4,0 / 8,4
2
Flag F-Gas Non hermétique Non hermétique
Plage de fonctionnement Mode froid °CBS – 15 ~ 50 – 15 ~ 50
température extérieure Mode chaud °CBH – 20 ~ 15,5 – 20 ~ 15,5
Préchargé d'usine jusqu'à m 30 30
Raccordements Longueur tuyauterie UI – UE Max. m 50 75 50 75
frigorifiques Dénivelé UI – UE Max. m 30 30
Liquide DE " 3 / 8 3 / 8
Gaz DE " 5 / 8 5 / 8
Alimentation Phase/Fréquence/Tension Ph/Hz/V 1~ / 50 / 220-240 3N~ / 50 / 380-415
électrique Câble liaison int / ext mm² 4G2,5 4G2,5
Courant – 50 Hz Protection Disjoncteur Courbe D 20A 40A 16A 25A 25A 20A
(1) EER/COP selon la norme Eurovent 2012
Référence unité intérieure FHA71A FHA100A FHA125A FHA140A FHA71A FHA100A FHA125A FHA140A
Référence groupe extérieur RZQG71L9V1 RZQG100L9V1 RZQG125L9V1 RZQG140L9V1 RZQG71L8Y1 RZQG100L8Y1 RZQG125L8Y1 RZQG140LY1
Prix unité intérieure (hors éco-participation) € HT 1 958 2 012 2 239 2 461 1 958 2 012 2 239 2 461
Code éco-participation** - - - - - - - -
Prix commande BRC1E53A* € HT 180 180 180 180 180 180 180 180
Prix groupe extérieur (hors éco-participation) € HT 2 557 3 683 4 053 4 423 2 636 3 862 4 246 4 646
Code éco-participation** M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01
Prix ensemble (hors éco-participation) € HT 4 695 5 875 6 472 7 064 4 774 6 054 6 665 7 287
+ éco-participation** + éco-participation** + éco-participation** + éco-participation** + éco-participation** + éco-participation** + éco-participation** + éco-participation**
* Option : commande IR et filaire – ** Les éco-participations sont désormais affichées selon leur codification. Pour connaître leur montant, veuillez-vous référer à la page 274 de ce catalogue.
Les informations présentées dans ce catalogue n’ont qu’un caractère documentaire et de vulgarisation. Ces informations doivent donc toujours être vérifiées.
Daikin Airconditioning France ne saurait engager sa responsabilité en cas d’erreur ou de mauvaise interprétation.
144
