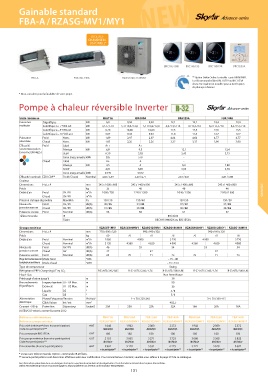

Page 131 - index

Gainable standard

FBA-A / RZASG-MV1/MY1

*

BRC1H519W BRC1H519S BRC1H519K BRC1E53A

**
FBA-A FBA100-140A RZASG100-1125MV1 ** Option Daikin Online Controller : carte BRP069A81.
La télécommande filaire BRC1H519 ou BRC1E53A
devra être également installée pour activer l’option
de pilotage à distance
* Nous consulter pour la faisabilité de votre projet.

Pompe à chaleur réversible Inverter

Unité intérieure FBA71A FBA100A FBA125A FBA140A
Puissance Frigorifique kW 6,8 9,50 9,50 12,1 12,1 13,4 13,4
restituée Calorifique à + 7 °CBS ext kW 3,5 / 7,5 / 9 5,1 / 10,8 / 12,8 5,1 / 10,8 / 12,8 6,0 / 13,5 / 16 6 / 13,5 / 16 6,2 / 15,5 / 18 6,2 / 15,5 / 18
Calorifique à – 5 °CBS ext kW 6,20 10,00 10,00 12,5 12,5 13,5 13,5
Calorifique à – 10 °CBS ext kW 5,67 9,43 9,43 11,8 11,8 12,7 12,7
Puissance Froid Nom. kW 1,89 2,97 2,97 4,64 4,64 4,77 4,77
absorbée Chaud Nom. kW 1,93 2,26 2,26 3,37 3,37 3,90 3,90
Efficacité Froid Label A++ A+ - -
saisonnière (selon Pdesign kW 6,8 9,5 12,1 13,4
la norme EN14825)
SEER 6,19 5,83 5,43 5,73
Conso. énerg. annuelle kWh 385 570 - -
Chaud Label A+ A - -
Pdesign kW 4,5 6 6,0 7,80
SCOP 4,01 3,85 3,55 3,78
Conso. énerg. annuelle kWh 2 049 3 812 - -
Efficacité nominale EER / COP (1) Froid / Chaud Nominal 3,60 / 3,89 3,20 / 4,77 2,61 / 4,01 2,81 / 3,98
Couleur -
Dimensions H x L x P mm 245 x 1 000 x 800 245 x 1 400 x 800 245 x 1 400 x 800 245 x 1 400 x 800
Poids kg 35 46 46 46 GAINABLE
Débit d'air Froid GV / PV m³/h 1 080 / 750 1 740 / 1 380 2 040 / 1 500 2 040 / 1 500
Chaud GV / PV m³/h - - - -
Pression statique disponible Max/Min Pa 150 / 30 150 / 40 150 / 50 150 / 50
Niveau de Froid GV / PV dB(A) 30 / 25 34 / 30 37 / 32 37 / 32
pression sonore Chaud GV / PV dB(A) 31 / 25 36 / 30 38 / 32 38 / 32
Puissance sonore Froid Nominal dB(A) 56 58 62 62
Télécommande IR BRC4C65
Filaire BRC1H519W/S/K ou BRC1E53A
Groupe extérieur RZASG71MV1 RZASG100MV1 RZASG125MV1 RZASG140MV1 RZASG100MY1 RZASG125MY1 RZASG140MY1
Dimensions H x L x P mm 770 x 900 x 320 990 x 940 x 320 990 x 940 x 320
Poids kg 60 70 70 78 70 70 78
Débit d'air Froid Nominal m³/h 2 880 4 980 3 720 4 980 3 720
Chaud Nominal m³/h 3 120 4 560 4 620 4 980 4 560 4 620 4 980
Niveau de Froid GV / PV dB(A) 46 53 54 53 54
pression sonore Chaud GV dB(A) 47 57 57
Puissance sonore Froid Nominal dB(A) 65 70 71 73 70 71 73
Plage de fonctionnement Mode froid °CBS – 15 ~ 46
température extérieure Mode chaud °CBH – 15 ~ 15.5
Type de compresseur Swing
Réfrigérant / PRP / Charge (kg) / T eq CO R-32 / 675 / 2,45 / 1,65 R-32 / 675 / 2,60 / 1,76 R-32 / 675 / 2,90 / 1,96 R-32 / 675 / 2,60 / 1,76 R-32 / 675 / 2,90 / 1,96
2
Flag F-Gas Non hermétique
Préchargé d'usine jusqu'à m 30
Raccordements Longueur tuyauterie UI – UE Max. m 50
frigorifiques Dénivelé UI – UE Max. m 30
Liquide DE " 3 / 8
Gaz DE " 5 / 8
Alimentation Phase/Fréquence/Tension Ph/Hz/V 1~/ 50 / 220-240 3~/ 50 / 380-415
électrique Câble liaison int / ext mm² 4G2,5
Courant – 50 Hz Protection Disjoncteur Courbe D 20A 25A 32A 32A 16A 20A 16A
(1) EER/COP selon la norme Eurovent 2012
Référence unité intérieure FBA71A FBA100A FBA125A FBA140A FBA100A FBA125A FBA140A
Référence groupe extérieur RZASG71MV1 RZASG100MV1 RZASG125MV1 RZASG140MV1 RZASG100MY1 RZASG125MY1 RZASG140MY1
Prix unité intérieure* (hors éco-participation) € HT 1 648 1 943 2 080 2 372 1 943 2 080 2 372
Code éco-participation** M4AGEQ04 M4AGEQ05 M4AGEQ05 M4AGEQ05 M4AGEQ05 M4AGEQ05 M4AGEQ05
Prix commande BRC1E53A € HT 180 180 180 180 180 180 180
Prix groupe extérieur (hors éco-participation) € HT 2 153 3 005 3 271 3 723 3 098 3 368 3 835
Code éco-participation** M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01
Prix ensemble (hors éco-participation) € HT 3 981 5 128 5 531 6 275 5 221 5 628 6 387
+ éco-participation** + éco-participation** + éco-participation** + éco-participation** + éco-participation** + éco-participation** + éco-participation**
* Livrée sans télécommande. Option : commande IR et filaire.
** Les éco-participations sont désormais affichées selon leur codification. Pour connaître leur montant, veuillez-vous référer à la page 274 de ce catalogue.
Les informations présentées dans ce catalogue n’ont qu’un caractère documentaire et de vulgarisation. Ces informations doivent donc toujours être vérifiées.
Daikin Airconditioning France ne saurait engager sa responsabilité en cas d’erreur ou de mauvaise interprétation.
131
