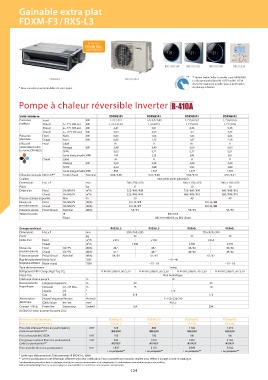

Page 124 - index

Gainable extra plat

FDXM-F3 / RXS-L3

*

BRC1H519W BRC1H519S BRC1H519K BRC1E53A

** ** Option Daikin Online Controller : carte BRP069A81.
FDXM-F3 RXS25-35L3
La télécommande filaire BRC1H519 ou BRC1E53A
devra être également installée pour activer l’option
* Nous consulter pour la faisabilité de votre projet. de pilotage à distance

Pompe à chaleur réversible Inverter

Unité intérieure FDXM25F3 FDXM35F3 FDXM50F3 FDXM60F3
Puissance Froid kW 1,3 / 2,4 / 3 1,4 / 3,4 / 3,83 1,7 / 5,0 / 5,3 1,7 / 6,0 / 6,5
restituée Chaud à + 7 °C CBS ext kW 1,3 / 3,2 / 4,5 1,4 / 4,0 / 5 1,7 / 5,8 / 6 1,7 / 7,0 / 8
Chaud à – 5 °C CBS ext kW 2,41 3,01 4,36 5,26
Chaud à – 10 °C CBS ext kW 2,04 2,55 3,7 4,47
Puissance Froid Nom. kW 0,65 1,06 1,65 2,06
absorbée Chaud Nom. kW 0,80 1,15 1,87 2,18
Efficacité Froid Label A+ A A+ A
saisonnière (selon Pdesign kW 2,40 3,40 5,00 6,00
la norme EN14825) SEER 5,63 5,21 5,72 5,51
Conso. énerg. annuelle kWh 149 228 306 381
Chaud Label A+ A A A
Pdesign kW 2,60 2,90 4,00 4,60
SCOP 4,24 3,88 3,93 3,80
Conso. énerg. annuelle kWh 858 1 047 1 425 1 693
Efficacité nominale EER / COP (1) Froid / Chaud Nominal 3,69 / 4,00 3,21 / 3,48 3,03 / 3,10 2,91 / 3,21
Couleur Non peint (acier galvanisé)
Dimensions H x L x P mm 200 x 750 x 620 200 x 1 150 x 620 200 x 1 150 x 620
Poids kg 21 30 30
Débit d'air Froid GV / MV/ PV m³/h 522 / 480 / 438 720 / 660 / 600 960 / 888 / 810
Chaud GV / MV/ PV m³/h 522 / 480 / 438 960 / 888 / 810 960 / 888 / 810
Pression statique disponible Max Pa 30 40 40
Niveau de Froid GV / MV/ PV dB(A) 35 / 33 / 27 38 / 36 / 30
pression sonore Chaud GV / MV/ PV dB(A) 35 / 33 / 27 38 / 36 / 30
Puissance sonore Froid / Chaud Nominal dB(A) 53 / 53 55 / 55 56 / 56
Télécommande IR BRC4C65
Filaire BRC1H519W/S/K ou BRC1E53A

Groupe extérieur RXS25L3 RXS35L3 RXS50L RXS60L
Dimensions H x L x P mm 550 x 765 x 285 735 x 825 x 300
Poids kg 32 47 48
Débit d'air Froid m³/h 2 010 2 160 3 054
Chaud m³/h 1 698 2 700 2 778
Niveau de Froid GV / PV dB(A) 46 / - 48 / - 48 / 44 49 / 46
pression sonore Chaud GV / PV dB(A) 47 / - 48 / - 48 / 45 49 / 46
Puissance sonore Froid / Chaud Nominal dB(A) 59 / 59 61 / 61 62 / 62
Plage de fonctionnement Mode froid °CBS – 10 ~ 46
température extérieure Mode chaud °CBH – 15 ~ 18 – 15 ~ 18
Type de compresseur Swing
Réfrigérant / PRP / Charge (kg) / T eq CO R-410A / 2 088 / 1,00 / 2,10 R-410A / 2 088 / 1,20 / 2,50 R-410A / 2 088 / 1,70 / 3,50 R-410A / 2 088 / 1,50 / 3,10
2
Flag F-Gas Non hermétique
Préchargé d'usine jusqu'à m 10
Raccordements Longueur tuyauterie m 20 30
frigorifiques Dénivelé UI – UE Max. m 15 20
Liquide DE " 1 / 4
Gaz DE " 3 / 8 1 / 2
Alimentation Phase/Fréquence/Tension Ph/Hz/V 1~ / 50 / 220-240
électrique Câble liaison int / ext mm² 4G1,5
Courant – 50 Hz Protection Disjoncteur Courbe D 16A 20A
(1) EER/COP selon la norme Eurovent 2012
Référence unité intérieure FDXM25F3 FDXM35F3 FDXM50F3 FDXM60F3
Référence groupe extérieur RXS25L3 RXS35L3 RXS50L RXS60L
Prix unité intérieure* (hors éco-participation) € HT 725 880 1 102 1 219
Code éco-participation** M4AGEQ04 M4AGEQ04 M4AGEQ04 M4AGEQ04
Prix commande BRC1E53A € HT 180 180 180 180
Prix groupe extérieur (hors éco-participation) € HT 942 1 091 1 687 2 163
Code éco-participation** M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01
Prix ensemble (hors éco-participation) € HT 1 847 2 151 2 969 3 562
+ éco-participation** + éco-participation** + éco-participation** + éco-participation**
* Livrée sans télécommande. Télécommande IR BRC4C65 : 308 €
** Les éco-participations sont désormais affichées selon leur codification. Pour connaître leur montant, veuillez-vous référer à la page 274 de ce catalogue.
Les informations présentées dans ce catalogue n’ont qu’un caractère documentaire et de vulgarisation. Ces informations doivent donc toujours être vérifiées.
Daikin Airconditioning France ne saurait engager sa responsabilité en cas d’erreur ou de mauvaise interprétation.
124
