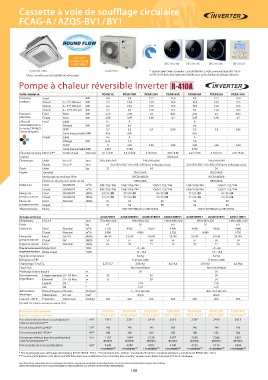

Cassette à voie de soufflage circulaireculairec

FCAG-A / AZQS-BV1 / BY1

**

* BRC1H519W BRC1H519S BRC1H519K BRC1E53A
FCAG100-140A AZQS71BV1 ** Option Daikin Online Controller : carte BRP069A81. La télécommande filaire BRC1H519
* Nous consulter pour la faisabilité de votre projet. ou BRC1E53A devra être également installée pour activer l’option de pilotage à distance
Pompe à chaleur réversible Inverter

Unité intérieure FCAG71A FCAG100A FCAG125A FCAG140A FCAG100A FCAG125A FCAG140A
Puissance Froid kW 6,8 9,5 12,1 13,0 9,5 12,1 13,0
restituée Chaud à + 7 °C CBS ext kW 7,5 10,8 13,5 15,5 10,8 13,5 15,5
Chaud à – 5 °C CBS ext kW 6,2 10,0 12,5 13,5 10,0 12,5 13,5
Chaud à – 10 °C CBS ext kW 5,7 9,4 11,8 12,7 9,4 11,8 12,7
Puissance Froid Nom. kW 2,19 2,96 3,9 4,63 2,96 3,9 4,63
absorbée Chaud Nom. kW 2,08 3,09 3,96 4,7 3,09 3,96 4,7
Efficacité Froid Label A+ A - A -
saisonnière (selon Pdesign kW 6,8 9,5 - 9,5 -
la norme EN14825 SEER 5,7 5,5 5,9 5,86 5,5 5,9 5,86
Climat tempéré)
Conso. énerg. annuelle kWh 418 605 - 605 -
Chaud Label A+ A - A -
Pdesign kW 6,33 7,6 - 7,6 -
SCOP 4 3,85 3,60 3,88 3,85 3,60 3,88
Conso. énerg. annuelle kWh 2 216 2 762 - 2 762 -
Efficacité nominale EER / COP (1) Froid / Chaud Nominal 3,11 / 3,61 3,21 / 3,50 3,10 / 3,41 2,81 / 3,30 3,21 / 3,50 3,10 / 3,41 2,81 / 3,30
Couleur Blanc pur
Dimensions Unité H x L x P mm 204 x 840 x 840 246 x 840 x 840 246 x 840 x 840
Façade H x L x P mm 50 x 950 x 950 / 130 x 950 x 950 (avec nettoyage auto) 50 x 950 x 950 / 130 x 950 x 950 (avec nettoyage auto)
Poids Unité kg 21 24 24
Façade Standard BYCQ140D BYCQ140D
Nettoyage automatique filtre BYCQ140DG9 BYCQ140DG9
Détecteur de présence sonde de sol BRYQ140A BRYQ140A
Débit d'air Froid GV / MV/ PV m³/h 900 / 726 / 546 1 368 / 1 056 / 744 1 560 / 1 152 / 744 1 368 / 1 056 / 744 1 560 / 1 152 / 744
Chaud GV / MV/ PV m³/h 900 / 726 / 546 1 368 / 1 056 / 744 1 560 / 1 152 / 744 1 368 / 1 056 / 744 1 560 / 1 152 / 744
Niveau de Froid GV / MV/ PV dB(A) 33 / 31 / 28 37 / 33 / 29 41 / 35 / 29 37 / 33 / 29 41 / 35 / 29
pression sonore Chaud GV / MV/ PV dB(A) 33 / 31 / 28 37 / 33 / 29 41 / 35 / 29 37 / 33 / 29 41 / 35 / 29
Niveau de Froid Nominal dB(A) 51 54 58 54 58
puissance sonore Chaud 51 54 58 54 58
Télécommande Filaire BRC1H519W/S/K ou BRC1E53A BRC1H519W/S/K ou BRC1E53A
Groupe extérieur AZQS71BV1 AZQS100B8V1 AZQS125B8V1 AZQS140B8V1 AZQS100BY1 AZQS125BY1 AZQS140BY1
Dimensions H x L x P mm 770 x 900 x 320 990 x 940 x 320 1 430 x 940 x 320 990 x 940 x 320 1 430 x 940 x 320
Poids kg 67 82 101 82 101
Débit d'air Froid Nominal m³/h 3 120 4 560 4 620 4 980 4 560 4 620 4 980
Chaud Nominal m³/h 2 880 4 980 3 720 4 980 3 720
Niveau de Froid GV / PV dB(A) 48 / 43 53 / 49 54 / 49 53 / 49 53 / 49 54 / 49 53 / 49
pression sonore Chaud GV dB(A) 50 57 58 54 57 58 54
Puissance sonore Froid Nominal dB(A) 64 70 71 70 70 71 70
Plage de fonctionnement Mode froid °CBS – 5 ~ 46 – 5 ~ 46
température extérieure Mode chaud °CBH – 15 ~ 15,5 – 15 ~ 15,5
Type de compresseur Swing Swing
Réfrigérant / PRP R-410A / 2 088 R-410A / 2 088
Charge (kg) / T eq CO 2,75 / 5,7 2,90 / 6,1 4,0 / 8,4 2,90 / 6,1 4,0 / 8,4
2
Flag F-Gas Non hermétique Non hermétique
Préchargé d'usine jusqu'à m 30 30
Raccordements Longueur tuyauterie UI – UE Max. m 30 50 50
frigorifiques Dénivelé UI – UE Max. m 15 30 30
Liquide DE " 3 / 8 3 / 8
Gaz DE " 5 / 8 5 / 8
Alimentation Phase/Fréquence/Tension Ph/Hz/V 1~ / 50 / 220-240 3N~ / 50 / 380-415
électrique Câble liaison int / ext mm² 4G2,5 4G2,5
Courant – 50 Hz Protection Disjoncteur Courbe D 20A 32A 32A 32A 20A 20A 20A
(1) EER/COP selon la norme Eurovent 2012
Référence unité intérieure FCAG71A FCAG100A FCAG125A FCAG140A FCAG100A FCAG125A FCAG140A
Référence groupe extérieur AZQS71BV1 AZQS100B8V1 AZQS125B8Y1 AZQS140B8V1 AZQS100BY1 AZQS125BY1 AZQS140BY1
Prix unité intérieure (hors éco-participation) € HT 1 915 2 267 2 416 2 615 2 267 2 416 2 615
Code éco-participation*** - - - - - - -
Prix de la façade BYCQ140D* € HT 248 248 248 248 248 248 248
Prix commande BRC1E53A** € HT 180 180 180 180 180 180 180
Prix groupe extérieur (hors éco-participation) € HT 1 197 1 904 2 128 2 697 2 028 2 266 2 851
Code éco-participation*** M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01
Prix ensemble (hors éco-participation) € HT 3 540 4 599 4 972 5 740 4 723 5 110 5 894
+ éco-participation*** + éco-participation*** + éco-participation*** + éco-participation*** + éco-participation*** + éco-participation*** + éco-participation***
* Prix de la façade avec nettoyage automatique BYCQ140DG9 : 758 € – ** commande à fil – Option : commande IR. Option : sonde de présence + sonde de sol BRYQ140A : 168 €
*** Les éco-participations sont désormais affichées selon leur codification. Pour connaître leur montant, veuillez-vous référer à la page 274 de ce catalogue.
Les informations présentées dans ce catalogue n’ont qu’un caractère documentaire et de vulgarisation. Ces informations doivent donc toujours être vérifiées.
Daikin Airconditioning France ne saurait engager sa responsabilité en cas d’erreur ou de mauvaise interprétation.
108
