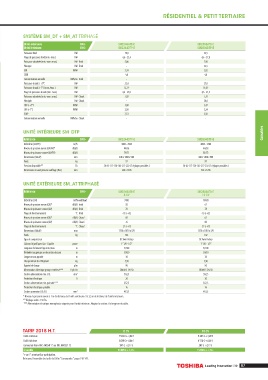

RÉSIDENTIEL & PETIT TERTIAIRE

SYSTÈME SM_DT + SM_AT TRIPHASÉ

Unité extérieure RAV- SM2246AT8-E SM2806AT8-E
Unité intérieure RAV- SM2244DTP-E SM2804DTP-E
Puissance froid kW 19,0 22,5
Plage de puissance froid (min.-max.) kW 4,6 - 22,4 4,6 - 27,0
Puissance absorbée (min.-nom.-max.) kW Froid 5,86 7,98
Pdesignc kW Froid - 22,5
EER W/W 3,24 2,82
SEER 4,8 4,8
Consommation annuelle kWh/an Froid - -
Puissance chaud à +7°C kW 22,4 27,0
Puissance chaud à -7°C (nom./max.) kW 12,7/- 15,0/-
Plage de puissance chaud (min.-max.) kW 4,6 - 25,0 4,6 - 31,5
Puissance absorbée (min.-nom.-max.) kW Chaud 5,89 7,78
Pdesignh kW Chaud - 20,0
COP à +7°C W/W 3,80 3,47
COP à -7°C W/W 2,50 2,34
SCOP 3,51 3,50
Consommation annuelle kWh/an Chaud - -

UNITÉ INTÉRIEURE SM_DTP Gainables
Référence RAV- SM2244DTP-E SM2804DTP-E
3
Débit d’air (GV/PV) m /h 3800 - 2500 4800 - 3500
Niveau de pression sonore (GV/PV)* dB(A) 44/36 46/38
Niveau de puissance sonore (GV/PV) dB(A) 79/71 81/73
Dimensions (HxLxP) mm 448 x 1400 x 900 448 x 1400 x 900
Poids kg 97 97
Pression disponible** Pa 50-83-117-150-183-217-250 ( 7 réglages possibles ) 50-83-117-150-183-217-250 ( 7 réglages possibles )
Dimensions raccord plénum soufflage (HxL) mm 324 x 1296 324 x 1296

UNITÉ EXTÉRIEURE SM_AT TRIPHASÉ
Référence RAV- SM2246AT8-E SM2806AT8-E
8 CV 10 CV
Débit d’air (GV) m /hFroid/Chaud 9180 10920
3
Niveau de pression sonore (GV)* dB(A) Froid 58 61
Niveau de puissance sonore (GV) dB(A) Froid 76 78
Plage de fonctionnement °C Froid -15 à +52 -15 à +52
Niveau de pression sonore (GV)* dB(A) Chaud 60 63
Niveau de puissance sonore (GV) dB(A) Chaud 76 80
Plage de fonctionnement °C Chaud -27 à +15 -27 à +15
Dimensions (HxLxP) mm 1550 x 1010 x 370 1550 x 1010 x 370
Poids kg 142 142
Type de compresseur DC Twin-Rotary DC Twin-Rotary
Liaisons frigorifiques Gaz - Liquide pouce 1’’ 1/8 - 1/2’’ 1’’ 1/8 - 1/2’’
Longueur de liaison frigo min./max. m 5/100 5/100
Dénivelé max.groupe au-dessus/au-dessous m 30/30 30/30
Longueur sans appoint m 30 30
Charge initiale de réfrigérant kg 5,90 5,90
Appoint de charge g/m 90 90
Alimentation électrique groupe extérieur*** V-ph-Hz 380/415-3N-50 380/415-3N-50
Section alimentation min. U.E. mm 2 5G2,5 5G2,5
Protection électrique A 20 20
Section alimentation min. gainable*** 3G2,5 3G2,5
Protection électrique gainable 16 16
Section connexion U.E /U.I. mm 2 4G1,5 4G1,5
* Niveau de pression sonore à 1 m de distance de l’unité extérieure et à 3,5 m de distance de l’unité interieure.
** Réglage usine : 150 Pa.
*** Alimentation électrique monophasée séparée pour l'unité intérieure. Adapter la section à la longueur du câble.

TARIF 2018 H.T. 8 CV 10 CV
Unité extérieure 7 942 € + 3,00 € 9 487 € + 3,00 €
Unité intérieure 5 820 € + 0,84 € 6 170 € + 0,84 €
Commande filaire RBC-AMS54E-ES ou RBC-AMS55E-ES 247 € + 0,12 € 247 € + 0,12 €
Ensemble 14 009 € + 3,96 € 15 904 € + 3,96 €
“ + xx € ” : montant Eco-participation.
Retrouvez l’ensemble des tarifs de l’offre “ Commandes ” pages 148-149.
