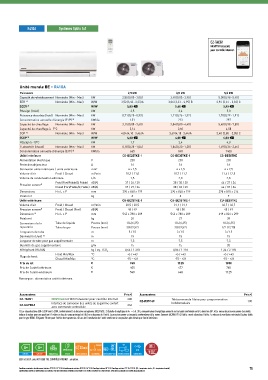

Page 75 - Panasonic 2018-2019 CATALOGUE TARIF 2018

R410A Systèmes Splits 1x1

CZ-TACG1
Kit Wifi Panasonic
pour contrôle Internet.

Unité murale BE • R410A
Puissance 2,5 kW 3,5 kW 5,0 kW
Capacité de refroidissement Nominale (Min - Max) kW 2,50 (0,85 - 3,00) 3,40 (0,85 - 3,90) 5,00 (0,98 - 5,40)
EER 1) Nominale (Min - Max) W/W 3,52 (3,40 - 3,23) A 3,06 (3,33 - 2,95) B 2,94 (3,44 - 2,83) C
SEER 2) W/W 5,80 h 5,60 h 5,90 h
Pdesign (froid) kW 2,5 3,4 5,0
Puissance absorbée (froid) Nominale (Min - Max) kW 0,71 (0,25 - 0,93) 1,11 (0,26 - 1,32) 1,70 (0,29 - 1,91)
Consommation annuelle d'énergie (ErP) 3) kWh/a 151 213 297
Capacité de chauffage Nominale (Min - Max) kW 3,15 (0,80 - 3,60) 3,84 (0,80 - 4,40) 5,40 (0,98 - 7,50)
Capacité de chauffage à -7°C kW 2,14 2,60 4,58
COP 1) Nominale (Min - Max) W/W 4,04 (4,10 - 3,46) A 3,69 (4,10 - 3,44) A 3,40 (2,80 - 3,05) C
SCOP 2) W/W 4,00 h 4,00 h 4,00 h
Pdesign à -10°C kW 1,9 2,4 4,0
P. absorbée (chaud) Nominale (Min - Max) kW 0,18 (0,20 - 1,04) 1,04 (0,20 - 1,28) 1,59 (0,35 - 2,46)
Consommation annuelle d'énergie (ErP) 3) kWh/a 665 840 1 400
Unité intérieure CS‑BE25TKE‑1 CS‑BE35TKE‑1 CS‑BE50TKE
Alimentation électrique V 230 230 230
Protection disjoncteur A 16 16 16
Connexion unité intérieure / unité extérieure mm² 4 x 1,5 4 x 1,5 4 x 2,5
Volume d'air Froid / Chaud m³/min 10,3 / 11,0 10,7 / 11,2 11,6 / 12,5
Volume de condensation éliminée L/h 1,5 2,0 2,8
Froid (Fort/Faible/Q-Faible) dB(A) 37 / 26 / 20 38 / 30 / 20 44 / 37 / 34
Pression sonore 4)
Chaud (Fort/Faible/Q-Faible) dB(A) 37 / 27 / 24 38 / 33 / 25 44 / 37 / 34
Dimensions H x L x P mm 290 x 850 x 199 290 x 850 x 199 290 x 870 x 214
Poids net kg 8 8 9
Unité extérieure CU‑BE25TKE‑1 CU‑BE35TKE‑1 CU‑BE50TKE
Volume d'air Froid / Chaud m³/min 30,5 / 30,5 31,1 / 31,1 32,7 / 32,7
Pression sonore 4) Froid / Chaud (Fort) dB(A) 48 / 49 48 / 50 48 / 49
Dimension 5) H x L x P mm 542 x 780 x 289 542 x 780 x 289 619 x 824 x 299
Poids net kg 26 27 38
Connexions de la Tube de liquide Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
tuyauterie Tube de gaz Pouces (mm) 3/8 (9,52) 3/8 (9,52) 1/2 (12,70)
Longueurs de tube m 3 / 15 3 / 15 3 / 15
Dénivelé (int./ext) 6) m 15 15 15
Longueur de tube pour gaz supplémentaire m 7,5 7,5 7,5
Quantité de gaz supplémentaire g/m 15 15 20
Réfrigérant (R410A) kg / eq. TCO 2 0,66 / 1 378 0,86 / 1 796 1,34 / 2 798
Froid Min/Max °C +5 / +43 +5 / +43 +5 / +43
Plage de fonct.
Chaud Min/Max °C -15 ~ +24 -15 ~ +24 -15 ~ +24
Prix du kit € 945 1125 1890
Prix de l'unité intérieure € 405 477 765
Prix de l'unité extérieure € 540 648 1125
Remarque : alimentation unité intérieure.

Accessoires Prix € Accessoires Prix €
CZ‑TACG1 NOUVEAU kit Wifi Panasonic pour contrôle Internet 200 CZ‑RD514C Télécommande filaire pour programmation 130
Interface de connexion des unités de la gamme confort hebdomadaire
CZ‑CAPRA1 avec commande centralisée 256
1) Les classifications EER et COP sont à 230V, conformément à la directive européenne 2002/31/CE. 2) Échelle énergétique de A+++ à G. 3) La consommation énergétique annuelle est calculée conformément à la directive ErP. 4) Le niveau de pression sonore des unités
indique la valeur pour une position à 1 mètre en face du corps principal et à 0,8 m en dessous de l'unité. La pression sonore est mesurée conformément à la norme Eurovent 6/C/006-97. Q-Faible : mode silencieux. Faible : la vitesse de ventilateur minimale (la plus faible
pour le type BE50). 5) Ajouter 70 mm pour l'orifice des tuyauteries. 6) Lors de l’installation de l’unité extérieure à une position plus élevée que l’unité intérieure.

A+ A+ 20dB(A)
COMPRESSEUR R2 R22 R410A GTB ANS DE
GARANTIE
5,90 SEER 4,00 SCOP ROTATIF SUPER SILENCIEUX R22 RENEWAL INTÉGRATION P-LINE CONTRÔLE INTERNET CONNECTIVITÉ 5 COMPRESSEUR
SEER et SCOP : pour KIT-BE50-TKE. CONTRÔLE INTERNET : en option.
Conditions nominales refroidissement intérieur 27°C TS / 19°C TH. Refroidissement extérieur 35°C TS / 24°C TH. Chauffage intérieur 20°C TS. Chauffage extérieur 7°C TS / 6°C TH. (TS : température sèche ; TH : température humide) 75
Spécifications sujettes à modifications sans préavis. Pour des informations détaillées concernant l'ErP, veuillez consulter nos sites Internet : www.aircon.panasonic.eu ou www.ptc.panasonic.eu
