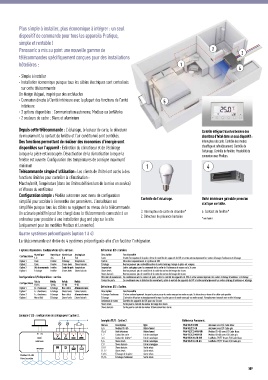

Plus simple à installer, plus économique à intégrer : un seul
dispositif de commande pour tous les appareils Pratique,
simple et rentable !
Panasonic a mis au point une nouvelle gamme de 2 3
télécommandes spécifiquement conçues pour des installations
hôtelières : 1
4
· Simple à installer
· Installation économique puisque tous les câbles électriques sont centralisés
sur cette télécommande
Un design élégant, inspiré par des architectes
· Connexion directe à l'unité intérieure avec la plupart des fonctions de l'unité 5
intérieure
· 3 options disponibles : Communication autonome, Modbus ou LonWorks
· 2 couleurs de cadre : Blanc et aluminium

Depuis cette télécommande : L'éclairage, le lecteur de carte, le détecteur Contrôle intégrant tous les besoins des
de mouvement, le contact de fenêtre et l'air conditionné sont contrôlés. chambres d'hôtel dans un seul dispositif :
Des fonctions permettant de réaliser des économies d'énergie sont Interrupteur de carte. Contrôle des modes
disponibles sur l'appareil : Extinction du climatiseur et de l'éclairage chauffage et refroidissement. Contrôle de
lorsque la pièce est inoccupée. Désactivation de la climatisation lorsque la l'éclairage. Contrôle de fenêtre. Possibilité de
connexion avec Modbus.
fenêtre est ouverte. Configuration des températures de consigne maximum/
minimum 1 4
Télécommande simple d'utilisation : Les clients de l'hôtel ont accès à des
fonctions limitées pour contrôler la climatisation :
Marche/arrêt, Température (dans les limites définies lors de la mise en service)
et Vitesse du ventilateur
Configuration simple : Modèle autonome avec menu de configuration
simplifié pour accéder à l'ensemble des paramètres. L'installation est Contrôle de l'éclairage. Unité intérieure gainable pression
statique variable.
simplifiée puisque tous les câbles se rejoignent au niveau de la télécommande.
Un scénario prédéfini peut être chargé dans la télécommande connectée à un 3. Interrupteur de carte de chambre* 5. Contact de fenêtre*
ordinateur pour procéder à une installation plug and play sur le site 2. Détecteur de présence humaine * non fourni
(uniquement pour les modèles Modbus et Lon works).
Quatre systèmes préconfigurés (option 1 à 4)
La télécommande est dotée de 4 systèmes préconfigurés afin d'en faciliter l'intégration.

4 options disponibles. Configurations E/S : entrées. Définitions E/S : Entrées.
Numérique Numérique Numérique Analogique Description Fonctionnalité
Configurations 1-2 3-4 5-6 7-8 Carte Statut d'occupation de la pièce. Active le contrôle des appareils de CVC et active automatiquement les sorties éclairage d'ambiance et éclairage
Option 1 Carte Fenêtre Éclairage Température Fenêtre Désactive temporairement le système de CVC
Option 2 Carte Fenêtre Stores levés Stores baissés Éclairage Bouton poussoir pour activer/désactiver la sortie éclairage lorsque la pièce est occupée.
Option 3 Dét. de mouvements Fenêtre Contact de porte Température Température Entrée analogique pour la commande de la sortie de l'actionneur de vanne sur la 2e zone
Option 4 Éclairage Fenêtre Stores levés Stores baissés Stores levés Bouton poussoir pour le contrôle de la sortie du moteur de levage des stores
Stores baissés Bouton poussoir pour le contrôle de la sortie du moteur de levage des stores
Configurations E/S disponibles : sorties. Détecteur de mouvements En combinaison avec le contact de porte, active le contrôle des appareils de CVC et active automatiquement les sorties éclairage d'ambiance et éclairage
Relais Relais Relais Relais Contact de porte En combinaison avec le détecteur de mouvements, active le contrôle des appareils de CVC et active automatiquement les sorties éclairage d'ambiance et éclairage
Configurations
15-16 13-14 11-12 9-10
Option 1 Éc. d'ambiance Éclairage Non utilisé Actionneur de vanne Définitions E/S : Sorties.
Option 2 Éc. d’ambiance Éclairage Stores levés Stores baissés Description Fonctionnalité
Option 3 Éc. d’ambiance Éclairage Non utilisé Actionneur de vanne Éclairage d'ambiance S'active automatiquement lorsque la pièce passe du mode inoccupé au mode occupé. Se désactive au terme d'un délai configurable
Option 4 Non utilisé Éclairage Stores levés Stores baissés Éclairage S'active/se désactive automatiquement lorsque la pièce passe du mode inoccupé au mode occupé. Remplacement manuel avec entrée éclairage
Actionneur de vanne Contrôle des appareils de CVC pour une 2e zone
Stores levés Sortie pour le contrôle du moteur de levage des stores
Stores baissés Sortie pour le contrôle du moteur d'abaissement des stores
Exemple d'E/S : configuration de câblage pour l'option 2.
Exemple d'E/S : Option 2. Référence Panasonic.
N
Bornes Description Type PAW-RE2C3-WH Autonome avec E/S Cadre blanc
L A, b Modbus RS-485 Bidirectionnel PAW-RE2C3-GR Autonome avec E/S Cadre gris
R1, r2 Unité intérieure Bidirectionnel PAW-RE2C3-MOD-WH Modbus RS-485 avec E/S Cadre blanc
R1 R2 16 15 14 13 12 11 10 9 1, 2 Contact de carte Entrée numérique PAW-RE2C3-MOD-GR Modbus RS-485 avec E/S Cadre gris
Unité Éc. d'amb. Pièce 3, 4 Contact de fenêtre* Entrée numérique PAW-RE2C3-LON-WH LonWorks TP/FT-10 avec E/S Cadre blanc
intérieure 5, 6 Stores levés Entrée numérique PAW-RE2C3-LON-GR LonWorks TP/FT-10 avec E/S Cadre gris
7, 8 Stores baissés Entrée analogique
9, 10 Stores baissés Sortie relais
MODBUS
A B 1 2 3 4 5 6 7 8 11, 12 Stores levés Sortie relais
Modbus RS-485 13, 14 Éclairage de la pièce Sortie relais
Paire torsadée 15, 16 Éclairage d'ambiance Sortie relais
309
