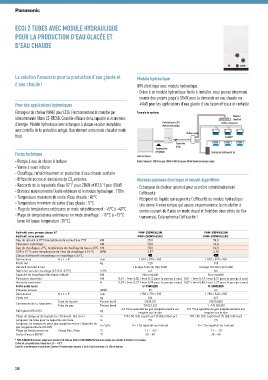

Page 248 - Panasonic 2018-2019 CATALOGUE TARIF 2018

ECOi 2 TUBES AVEC MODULE HYDRAULIQUE
POUR LA PRODUCTION D'EAU GLACÉE ET
D'EAU CHAUDE

La solution Panasonic pour la production d'eau glacée et Module hydraulique
d'eau chaude ! DRV électrique avec module hydraulique

· Grâce à ce module hydraulique facile à installer, vous pouvez désormais
couvrir des projets jusqu'à 51kW pour la demande en eau chaude ou
Pour des applications hydroniques 44kW pour les applications d'eau glacée d'une façon efficace et rentable
Échangeur de chaleur (WHE) pour ECOi. Fonctionnement et contrôle par Exemple de système.
télécommande filaire CZ-RTC5B. Contrôle efficace de la capacité et économies Plancher
chauffant
d'énergie. Module hydraulique avec échangeur à plaque en acier inoxydable Refroidisseur ECO G Ventilo-convecteur
Module hydraulique
avec contrôle de la protection antigel. Basculement entre mode chaud et mode
froid. Ballon tampon Conduit*
Tuyauterie
d'eau
Tuyauterie de
Focus technique Unité extérieure réfrigérant Centrale de traitement d'air
· Pompe à eau de classe A incluse Ballon tampon de 280 litres pour 28kW et 500 litres pour 50 kW minimum toujours requis.
· Vanne 4 voies incluse
· Chauffage, rafraichissement et production d'eau chaude sanitaire
· Efficacité accrue et émissions de CO réduites Nouveau panneau électrique et nouvel algorithme
2
· Raccords de la tuyauterie d'eau R2”F pour 28kW et R2,5”f pour 50kW · Échangeur de chaleur optimisé pour accroître considérablement
· Distance maximum entre l'unité extérieure et le module hydraulique : 170m l'efficacité
· Température maximum de sortie d'eau chaude : 45°C · Récipient de liquide qui augmente l'efficacité du module hydraulique
· Température minimum de sortie d'eau glacée : 5°C · Une vanne 4 voies unique qui assure en permanence la circulation à
· Plage de températures extérieures en mode rafraichissement : +5°C à +43°C contre-courant du fluide en mode chaud et froid des deux côtés du flux
· Plage de températures extérieures en mode chauffage : -11°C à +15°C transversal. Cela optimise l'efficacité !
(avec kit basse température -25°C)

Hydrokit avec pompe classe A* PAW‑250WX4E5N PAW‑500WX4E5N
Hydrokit sans pompe PAW‑250WX4E5N2 PAW‑500WX4E5N2
Cap. de rafraich. à 35°C (température de sortie d’eau 7°C) kW 25,0 50,0
Puissance calorifique kW 28,0 56,0
Cap. de chauffage à +7°C, température de chauffage de l’eau à 45°C kW 28,0 56,0
COP à +7 °C avec température de l’eau de chauffage à 45 °C W/W 2,97 3,10
Classe d'efficacité énergétique en chauffage à 35°C h i
Dimensions H x L x P mm 1 010 x 570 x 960 1 010 x 570 x 960
Poids net kg 120 145
Raccord du tube d'eau Filetage femelle Rp2 (50A) Filetage femelle Rp2 (50A)
Débit de l'eau de chauffage (∆T=5 K. 35°C) m³/h 4,3 8,6
Capacité du chauffage électrique intégré kW Non installé Non installé
Puissance absorbée kW 0,01 + (min 0,05 / max 0,13 pour la pompe à eau) 0,01 + (min 0,19 / max 0,31 pour la pompe à eau)
Intensité maximale A 0,07 + (min 0,37 / max 0,95 pour la pompe à eau) 0,07 + (min 0,88 / max 1,37 pour la pompe à eau)
Unité extérieure U‑10ME2E8 U‑20ME2E8
Pression sonore dB(A) 59 63
Dimensions H x L x P mm 1 758 x 770 x 930 1 758 x 540 x 930
Poids net kg 234 421
Tube de liquide Pouces (mm) 3/8 (9,52) 5/8 (15,88)
Connexions de la tuyauterie
Tube de gaz Pouces (mm) 7/8 (22,22) 1 -1/8 (28,58)
6,8 *Une quantité de gaz supplémentaire est 9,0 *Une quantité de gaz supplémentaire est
Réfrigérant (R410A) kg
requise sur le site requise sur le site
Plage de longueur de tuyauterie / Dénivelé (int./ext.) m 170 / 50 (DE supérieur) 35 (DE inférieur) 170 / 50 (DE supérieur) 35 (DE inférieur)
Longueur de tube pour la capacité nominale m 7,5 7,5
Longueur de tuyauterie pour gaz supplémentaire / Quantité de m / g/m 0 < / Se reporter au manuel 0 < / Se reporter au manuel
gaz supplémentaire (R410A)
Plage de fonctionnement Chaud Min / Max °C -11 ~ +15¹ -11 ~ +15¹
Sortie d'eau à (5/15)² °C 35 ~ 45 35 ~ 45
* PAW-250WX4E5N inclut une pompe avec contrôle 0-10 Volts par défaut / PAW-500WX4E5N inclut une pompe avec contrôle 0-10 Volts et IF en option.
1) Avec kit accessoire basse température -25 ~ +15 °C.
Calcul de la performance en accord avec Eurovent. Pression sonore mesurée à 1m de l'unité extérieure et à 1,5m de hauteur.

248
