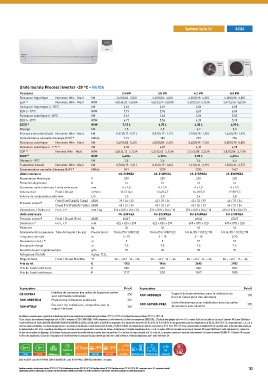

Page 133 - Panasonic 2018-2019 CATALOGUE TARIF 2018

Systèmes Splits 1x1 R410A

Unité murale Process Inverter ‑20 °C • R410A
Puissance 2,5 kW 3,5 kW 4,2 kW 5,0 kW
Puissance frigorifique Nominale (Min - Max) kW 2,50 (0,85 - 3,00) 3,50 (0,85 - 4,00) 4,20 (0,98 - 5,00) 5,00 (0,98 - 6,00)
EER 1) Nominale (Min - Max) W/W 4,85 (4,23 - 5,00) A 4,02 (3,57 - 5,00) A 3,50 (3,50 - 3,16) A 3,47 (3,50 - 3,02) A
Puissance frigorifique à -10°C kW 2,63 3,69 5,04 6,00
EER à -10°C W/W 7,19 5,96 6,01 6,00
Puissance calorifique à -20°C kW 2,61 3,66 4,06 5,82
EER à -20°C W/W 6,71 5,56 4,39 5,39
SEER 2) W/W 7,10 A 6,70 A 6,30 A 6,90 A
Pdesign kW 2,5 3,5 4,2 5,0
Puissance absorbée (froid) Nominale (Min - Max) kW 0,52 (0,17 - 0,71) 0,87 (0,17 - 1,12) 1,20 (0,28 - 1,58) 1,44 (0,28 - 1,99)
Consommation annuelle d’énergie (ErP) 3) kWh/a 123 183 233 254
Puissance calorifique Nominale (Min - Max) kW 3,40 (0,85 - 5,40) 4,00 (0,85 - 6,60) 5,40 (0,98 - 7,10) 5,80 (0,98 - 8,00)
Puissance calorifique à -7 °C 4) kW 3,33 4,07 4,10 4,98
COP 1) Nominal (Min - Max) W/W 4,86 (4,12 - 5,15) A 4,35 (3,63 - 5,15) A 3,75 (2,88 - 3,24) A 3,82 (2,88 - 3,11) A
SCOP 5) W/W 4,40 A+ 4,10 A+ 3,90 A 4,20 A+
Pdesign à -10°C kW 2,8 3,6 3,6 4,4
P. absorbée (chaud) Nominale (Min - Max) kW 0,70 (0,17 - 1,31) 0,92 (0,17 - 1,82) 1,44 (0,34 - 2,19) 1,52 (0,34 - 2,57)
Consommation annuelle d’énergie (ErP) 3) kWh/a 891 1 229 1 292 1 467
Unité intérieure CS‑E9PKEA CS‑E12PKEA CS‑E15PKEA CS‑E18PKEA
Alimentation électrique V 230 230 230 230
Protection disjoncteur A 16 16 16 16
Connexion unité intérieure / unité extérieure mm 4 x 1,5 4 x 1,5 4 x 1,5 4 x 2,5
Volume d'air Froid / Chaud m³/min 13,3 / 14,6 13,6/14,7 14,1/15,0 17,9/19,3
Volume de condensation éliminée L/h 1,5 2,0 2,4 2,8
Froid (Fort/Faible/Q-Faible) dB(A) 39 / 26 / 23 42 / 29 / 26 43 / 32 / 29 44 / 37 / 34
Pression sonore 6)
Chaud (Fort/Faible/Q-Faible) dB(A) 40 / 27 / 24 42 / 33 / 29 43 / 35 / 29 44 / 37 / 34
Dimensions / Poids net H x L x P mm / kg 295 x 870 x 255 / 10 295 x 870 x 255 / 10 295 x 870 x 255 / 10 295 x 1 070 x 255 / 13
Unité extérieure CU‑E9PKEA CU‑E12PKEA CU‑E15PKEA CU‑E18PKEA
Pression sonore 6) Froid / Chaud (Fort) dB(A) 46/47 48/50 46/46 47/47
Dimension 7) H x L x P mm 622 x 824 x 299 622 x 824 x 299 695 x 875 x 320 695 x 875 x 320
Poids net kg 36 36 45 46
Connexions de la tuyauterie Tube de liquide / de gaz Pouces (mm) 1/4 (6,35) / 3/8(9,52) 1/4 (6,35) / 3/8(9,52) 1/4 (6,35) / 1/2(12,70) 1/4 (6,35) / 1/2(12,70)
Longueurs de tube m 3 ~ 15 3 ~ 15 3 ~ 15 3/20
Dénivelé (int./ext) 8) m 5 5 15 15
Groupe pré-chargé m 7,5 7,5 7,5 7,5
Quantité de gaz supplémentaire g/m 20 20 20 20
Réfrigérant (R410A) Kg / eq. TCO . 2 — — — —
Plage de fonct. Froid / Chaud Min/Max °C -20 ~ +43 / -15 ~ +24 -20 ~ +43 / -15 ~ +24 -20 ~ +43 / -15 ~ +24 -20 ~ +43 / -15 ~ +24
Prix du kit € 1705 1946 2695 2982
Prix de l'unité intérieure € 588 695 848 1027
Prix de l'unité extérieure € 1117 1251 1847 1955

Accessoires Prix € Accessoires Prix €
Interface de connexion des unités de la gamme confort
CZ‑CAPRA1 avec commande centralisée 256 PAW‑GRDBSE20 Support de base extérieur pour la réduction du 178
bruit et l'absorption des vibrations
PAW‑GRDSTD40 Plate-forme d'élévation extérieure 321
Bac pour les condensats, compatible avec le PAW‑SERVER‑PKEA Carte électronique pour installation dans les salles 355
PAW‑WTRAY 360 de serveurs avec sécurité
support de base
Conditions nominales pour capacité de refroidissement à basse température refroidissement intérieur 27°C TS / 19°C TH. Refroidissement extérieur 0°C TS / -10°C TH.
1) Les classes de rendement énergétique EER et COP s'entendent à 220 / 240V (380 / 415V) uniquement, conformément à la directive européenne 2002/31/CE. 2) Échelle énergétique de A+++ à G. La valeur SEER est calculée sur la base d'Eurovent IPLV pour SBEM pour
l'unité intérieure U1 SEER=a(EER25)+b(EER50)+c(EER75)+d(EER100) où EER25, EER50, EER75 et EER100 correspondent à la valeur EER mesurée à 25 %, 50 %, 75 % et 100 % de charge partielle pour des températures de 20, 25, 30 et 35°C TS, respectivement. a, b, c et d
sont les valeurs attribuées à un local de type bureau. Ces valeurs sont données comme étant a=0,2, b=0,36, c=0,32 et d=0,03. Les températures internes sont prises à 27°C TS et 19°C TH. 3) La consommation annuelle (ErP) est calculée selon la formule déterminée par
la réglementation ErP. 4) La capacité de chauffage est calculée en tenant compte de la correction du facteur de dégivrage. 5) Échelle énergétique de A+++ à G. La valeur SCOP est calculée sur la base d'Eurovent IPLV pour SBEM avec l'unité intérieure U1 y compris le
facteur de correction de dégivrage. 6) Le niveau de pression sonore des unités indique la valeur pour une position à 1 m en face du corps principal et à 1,5 m du sol. La pression sonore est mesurée conformément à la norme Eurovent 6/C/006-97. 7) Ajouter 70 mm pour
l'orifice des tuyauteries. 8) Lors de l’installation de l’unité extérieure à une position plus élevée que celle de l’unité intérieure. Protection disjoncteur pour l'unité intérieure 3A.

A++ A+ 23dB(A) -20°C -15°C
COMPRESSEUR R2 R22 R410A GTB ANS DE
GARANTIE
7,10 SEER 4,40 SCOP ROTATIF SUPER SILENCIEUX MODE FROID MODE CHAUD R22 RENEWAL INTÉGRATION P-LINE CONTRÔLE INTERNET CONNECTIVITÉ 5 COMPRESSEUR
SEER et SCOP : pour KIT-E9-PKEA. SUPER SILENCIEUX : pour KIT-E9-PKEA. CONTRÔLE INTERNET : en option.
Conditions nominales refroidissement intérieur 27°C TS / 19°C TH. Refroidissement extérieur 35°C TS / 24°C TH. Chauffage intérieur 20°C TS. Chauffage extérieur 7°C TS / 6°C TH. (TS : température sèche ; TH : température humide) 133
Spécifications sujettes à modifications sans préavis. Pour des informations détaillées concernant l'ErP, veuillez consulter nos sites Internet : www.aircon.panasonic.eu ou www.ptc.panasonic.eu
