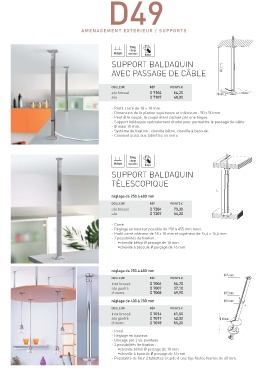

Page 210 - MSA 2015 COUV OK

D49

AMENAGEMENT EXTERIEUR / SUPPORTS

90 kg
charge
baldaquin maximum Notice
SUPPORT BALDAQUIN 400 mm

AVEC PASSAGE DE CÂBLE

COULEUR RÉF POINTS €

alu brossé D 7104 64,20 20 mm
alu D 7107 40,00

- Profil carré de 18 x 18 mm.
- Dimension de la platine supérieure et inférieure : 50 x 50 mm
- Peut être coupé, la coupe étant cachée par une bague.
- Support baldaquin spécialement étudié pour permettre le passage de câble
- Ø maxi 10 mm.
- Système de fixation : cheville béton, cheville à bascule.
- Convient aussi aux tablettes en verre.

90 kg
charge
baldaquin maximum
Notice
SUPPORT BALDAQUIN
TÉLESCOPIQUE
L
réglage de 250 à 480 mm
COULEUR RÉF POINTS €

alu brossé D 7204 73,30
alu D 7207 44,20

- Carré
- Réglage en hauteur possible de 250 à 455 mm maxi.
- Profil carré inférieur de 18 x 18 mm et supérieur de 15,4 x 15,4 mm.
- 2 possibilités de fixation :
•cheville béton Ø perçage de 10 mm
•cheville à bascule Ø perçage de 16 mm

réglage de 250 à 480 mm
Ø 25 mm
COULEUR RÉF POINTS €

inox brossé D 7004 56,70
alu gaufré D 7007 37,10
chrome D 7008 49,90 Ø 12 mm
réglage de 400 à 780 mm Ø 16 mm
COULEUR RÉF POINTS €

inox brossé D 7014 61,50
alu gaufré D 7017 42,30 Ø 50 mm
chrome D 7018 55,20
- Rond
- Réglage en hauteur.
- Blocage par 2 vis pointeau
- 2 possibilités de fixation :
•cheville béton Ø perçage de 10 mm
•cheville à bascule Ø perçage de 16 mm
- Possibilité de fixer 2 tablettes à l’aide d’une tige filetée fournie de 60 mm.
