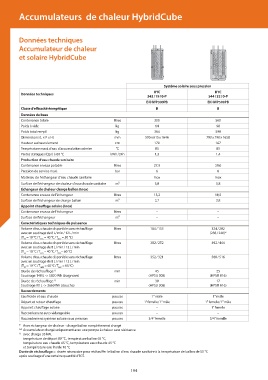

Page 194 - Catalogue Daikin Chauffage_avril 2018_BD.pdf

Accumulateurs de chaleur HybridCube

Données techniques

Accumulateur de chaleur
et solaire HybridCube

Système solaire sous pression
HYC HYC
Données techniques
343 / 19 / 0-P 544 / 32 / 0-P
EKHWP300PB EKHWP500PB
Classe d‘efficacité énergétique B B
Données de base
Contenance totale litres 300 500
Poids à vide kg 64 98
Poids total rempli kg 364 598
Dimensions (L x P x H) mm 595 x 615 x 1646 790 x 790 x 1658
Hauteur au basculement cm 170 167
Température maxi. d'eau d'accumulation admise °C 85 85
Pertes statiques (Qpr) à 60 °C kWh /24h 1,3 1,4
Production d‘eau chaude sanitaire
Contenance en eau potable litres 27,9 29,0
Pression de service maxi. bar 6 6
Matériau de l'échangeur d'eau chaude sanitaire Inox Inox
Surface de l'échangeur de chaleur d'eau chaude sanitaire m² 5,8 5,8
Échangeur de chaleur charge ballon (Inox)
Contenance en eau de l'échangeur litres 13,2 18,5
Surface de l'échangeur de charge ballon m² 2,7 3,8
Appoint chauffage solaire (Inox)
Contenance en eau de l'échangeur litres – –
Surface de l'échangeur m² – –
Caractéristiques techniques de puissance
Volume d‘eau chaude disponible sans réchauffage litres 184 / 153 324 / 282
avec un soutirage de 8 L/ min / 12 L / min (288 / 240)*
(T = 10 °C / T = 40 °C / T = 50 °C)
EF ECS ACC
Volume d‘eau chaude disponible sans réchauffage litres 282 / 252 492 / 444
avec un soutirage de 8 L / min / 12 L / min
(T = 10 °C / T = 40 °C / T = 60 °C)
EF ECS ACC
Volume d‘eau chaude disponible sans réchauffage litres 352 / 321 560 / 516
avec un soutirage de 8 L / min / 12 L / min
(T = 10 °C / T = 40 °C / T = 65 °C)
EF WW ACC
Durée de réchauffage min 45 25
1)
Soutirage 140 L -> 5820 Wh (baignoire) (HPSU 008) (HPSU 016)
1)
Durée de réchauffage min 30 17
Soutirage 90 L -> 3660 Wh (douche) (HPSU 008) (HPSU 016)
Raccordements
Eau froide et eau chaude pouces 1" mâle 1" mâle
Départ et retour chauffage pouces 1" femelle / 1" mâle 1" femelle / 1" mâle
Appoint chauffage solaire pouces – 1" femelle
Raccordement auto-vidangeable pouces – –
Raccordement système solaire sous pression pouces 3/4” femelle 3/4” femelle
* Avec échangeur de chaleur - charge ballon complètement chargé
** Accumulateur chargé uniquement avec une pompe à chaleur sans résistance
1) avec charge 35 kW,
température de départ 80 °C, température ballon 65 °C,
température eau chaude 45 °C, température eau chaude 45 °C
et température eau froide 10 °C
Durée de réchauffage = durée nécessaire pour réchauffer le ballon d'eau chaude sanitaire à la température de ballon de 50 °C
après soutirage d'une certaine quantité d'ECS.

194
