Page 99 - LG CLIM CATALOGUE SANITOR TARIF 2018

CASSETTE

CASSETTE 4 VOIES TRIPHASÉE

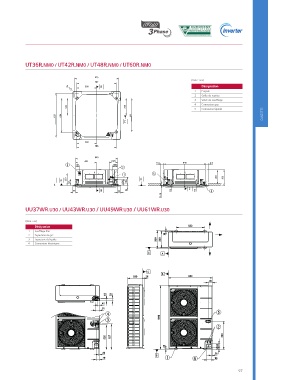

UT36R.NM0 / UT42R.NM0 / UT48R.NM0 / UT60R.NM0

(Unité : mm)
Désignation CONSOLE, CONVERTIBLE & PLAFONNIER
FAÇADE 900*900 TÉLÉCOMMANDE 1 Façade
(réf. PT-UMC1) INCLUSE UU43W 2 Grille de reprise
(Réf : PREMTB001) UU49W 3 Volet de soufflage
Tailles 36K / 42K / 48K / 60K UU37W UU61W 4 Connexion gaz
5 Connexion liquide
UNITÉ 36k Triphasé 42k Triphasé 48k Triphasé 60k Triphasé CASSETTE
Unité intérieure UT36R.NM0 UT42R.NM0 UT48R.NM0 UT60R.NM0
Puissance restituée Froid Min./Nom./Max W 4500 / 9500 / 13000 5000 / 12500 / 14500 5500 / 13400 / 1600 5900 / 14600 / 16300
Chaud +7°C Min./Nom./Max W 5000 10800 / 13700 5500 / 13500 / 16500 6100 / 15500 / 18000 6800 / 16900 / 18700
Puissance à -7°C Chaud Max W 9800 12500 14300 15200
Puissance absorbée Froid Nom. W 2470 3500 4350 5380
Chaud Nom. W 2800 3750 4820 5600
Puissance absorbée (UI) W 190 190 190 190
Intensité absorbée Froid / Chaud A 10.7 / 12.2 15.2 / 16.3 18.9 / 21.0 23.4 / 24.3
Alimentation Ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50
EER 3.85 3.43 3.08 2.7
COP 3.86 3.6 3.22 3.02
SEER 6.5 6.1 5.87 5.57
SCOP 4.3 4.1 4.04 3.92
P design (@-10°C) kW 8.05 8.05 9.3 9.3
Classe énergétique Froid A++ A++ - -
Chaud A+ A+ - -
Conso énergétique annuelle Froid kWh 512 689 1370 1573
Chaud kWh 2605 2732 1223 3321
Diamètres frigorifi ques Liquide mm(‘‘) ø9.52(3/8) ø9.52(3/8) ø9.52(3/8) ø9.52(3/8)
Gaz mm(‘‘) ø15.88(5/8) ø15.88(5/8) ø15.88(5/8) ø15.88(5/8)
Condensats Ext./Int. mm 32 / 25 32 / 25 32 / 25 32 / 25
Débit d'air Max/Moy./Mini. m /h 1800 / 1500 / 1200 1980 / 1680 / 1320 1980 / 1680 / 1320 1980 / 1680 / 1320
3
Pression sonore (1m) Froid Max/Moy./Mini. dBA 46 / 43 / 40 47 / 44 / 41 47 / 44 / 41 47 / 44 / 41
Puissance sonore Froid Max dBA 62 64 64 66
Déshumidifi cation l/h 2.7 4.2 5.2 6.2 UU37WR.U30 / UU43WR.U30 / UU49WR.U30 / UU61WR.U30
Dimensions (LxHxP) mm 840*288*840 840*288*840 840*288*840 840*288*840
Poids net kg 24.6 24.6 24.6 24.6
Référence PT-MCHW0 PT-MCHW0 PT-MCHW0 PT-MCHW0 (Unité : mm)
Façade Couleur 120-4 120-4 120-4 120-4
Dimensions L*H*P 950*25*950 950*25*950 950*25*950 950*25*950 Désignation
Poids 6.3 6.3 6.3 6.3 1 Soufflage d’air
Unité extérieure UU37WR.U30 UU43WR.U30 UU49WR.U30 UU61WR.U30 2 Tuyauterie de gaz
Compresseur Type R-Scroll R-Scroll R-Scroll R-Scroll 3 Tuyauterie de liquide
3
Débit d'air Nom. m /h 6600 6600 6600 6600 4 Connexions électriques
Pression sonore Froid Nom. dBA 52 52 52 52
Chaud Nom. dBA 54 54 54 54
Puissance sonore Froid Max dBA 66 67 68 68
Dimensions (LxHxP) UE-UI Min mm 950*1380*330 950*1380*330 950*1380*330 950*1380*330
Poids net kg 87.5 87.5 87.5 87.5
Réfrigérant Type R32 R32 R32 R32
Précharge (7,5m) g 3000 3000 3000 3000
Equivalent CO 2 du F-GAS t. eq CO 2 2.03 2.03 2.03 2.03
Complément g/m 40 40 40 40
Limites de fonctionnement Froid °C BS -15~48 -15~48 -15~48 -15~48
Chaud °C BH -25~18 -25~18 -25~18 -25~18
Alimentation ø/V/Hz 3 / 380-415 / 50 3 / 380-415 / 50 3 / 380-415 / 50 3 / 380-415 / 50
Câble d'alimentation mm² 5*2.5 3*6.0 5*2.5 5*2.5
Câble de raccordement UE-UI mm² 4*0.75 4*0.75 4*0.75 4*0.75
Disjoncteur A 20 40 20 20
Longueur frigorifi que Min~Max m 5~85 5~85 5~85 5~85
Dénivelé frigorifi que Max m 30 30 30 30
Diamètres frigorifi ques Liquide mm ('') ø9.52(3/8) ø9.52(3/8) ø9.52(3/8) ø9.52(3/8)
Dimensions (LxHxP) Gaz mm ('') ø15.88(5/8) ø15.88(5/8) ø15.88(5/8) ø15.88(5/8)
36k 42k 48k 60k
Prix Unitaire U.INT HT 1 580 € 1 775 € 1 910 € 2 340 €
Prix unitaire FAÇADE HT 232 € 232 € 232 € 232 €
Prix Unitaire U.EXT HT 2 850 € 3 150 € 3 375 € 4 075 €
éco participation (U.EXT) 6,67 € 6,67 € 6,67 € 6,67 €
PRIX ENSEMBLE HT (hors éco participation) 4 662 € 5 157 € 5 517 € 6 647 €
Les protections et sections de câbles sont données à titre indicatif. Elles doivent être dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100.
Pour notre politique de perfectionnement constant de nos produits, les caractéristiques et les données susmentionnées sont sous réserve de modifications sans obligation de préavis.
Les images des produits et accessoires ont une vocation purement indicative, pour des exigences graphiques, les couleurs des produits peuvent différer de la réalité.
Ces produits contiennent des gaz à effet de serre fluorés.
