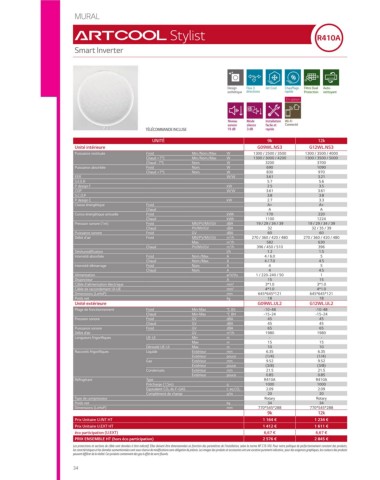

Page 36 - LG CLIM CATALOGUE SANITOR TARIF 2018

MURAL

Stylist

Smart Inverter 5RMI0-02A

AS-W0963WB0(G09WL)
AS-W1263WB0(G12WL) 4.1 Indoor Units
Compatibilité MURAL
Design Flux 3 Jet Cool Chauffage Filtre Dual Auto- 1 645 121
esthétique directions rapide Protection nettoyant BLOCAGE DE COMPATIBILITÉ DES OPTIONS
MODÈLES PUISSANCES MODE POUR
En option (kBtu/h) RT2012 TÉLÉCOMMANDE CARTE COMMANDE 4. Dimensional drawings
FILAIRE CONTACTS SECS CENTRALISÉES
ARTCOOL STYLIST 9 / 12 –
Niveau Mode Installation Wi-Fi
sonore silence facile et Connecté 645
TÉLÉCOMMANDE INCLUSE 19 dB 3 dB rapide
UNITÉ 9k 12k G09WL.NS3 / G12WL.NS3
Unité intérieure G09WL.NS3 G12WL.NS3
Puissance restituée Froid Min./Nom./Max W 1300 / 2500 / 3500 1300 / 3500 / 4000 75 (Unité : mm) 75
Chaud +7°C Min./Nom./Max W 1300 / 3000 / 4200 1300 / 3500 / 5000 Désignation 5RMI0-02A
Chaud -7°C Nom. W 3200 3700 1 Façade
42
2
Puissance absorbée Froid Nom. W 690 1090 42 AS-W0963WB0(G09WL)
Récepteur infrarouge
2
Chaud +7°C Nom. W 830 970
3
Platine d'installation
EER W/W 3.61 3.21 Inverter Single AS-W1263WB0(G12WL) 4.1 Indoor Units
S.E.E.R 5.7 5.6
P design F kW 2.5 3.5
COP W/W 3.61 3.61 1 645 121 Place a level on raised tab
S.C.O.P 3.8 3.8 Unit bottom line Unit outline
P design C kW 2.7 3.3
Classe énergétique Froid A+ A+ 7 3 287 287 7 3 4. Dimensional drawings
Chaud A A
Conso énergétique annuelle Froid kWh 170 220 3
Chaud kWh 1100 1224
Pression sonore (1m) Froid MN/PV/MV/GV dBA 19 / 29 / 34 / 39 19 / 29 / 34 / 39
Chaud PV/MV/GV dBA 32 32 / 35 / 39
Puissance sonore Froid GV dBA 60 60 645
3
Débit d'air Froid MN/PV/MV/GV m /h 270 / 360 / 420 / 480 270 / 360 / 420 / 480 Left rear piping Right rear piping
Max m /h 582 630 Installation Plate
3
3
Chaud PV/MV/GV m /h 396 / 450 / 510 396 [Unit : mm] -
Déshumidifi cation l/h 1.2 1.5 Ø55 Ø55
Intensité absorbée Froid Nom./Max. A 4 / 6.0 5 30 20
Chaud Nom./Max. A 4 / 7.0 4.5 75 75 5RMI0-02A
Intensité démarrage Froid Nom. A 4 5 0 4 3 4
Chaud Nom. A 4 4.5 42 2 42
Alimentation ø/V/Hz 1 / 220-240 / 50 1 ASUW0963WB0(G09WL) ASUW1263WB0(G12WL)
Disjoncteur A 15 15 Inverter Single CHASSIS CODE: S3
Câble d'alimentation électrique mm² 3*1.0 3*1.0 ASUW096MUF3(H09AK) ASUW096BUS3(S09AK) Dimensional drawings
Câble de raccordement UI-UE mm² 4*1.0 4*1.0 ASUW126MUF3(H12AK) ASUW126BUS3(S12AK) 4.2 Outdoor Units
Dimensions (LxHxP) mm 645*645*121 645*645*121 G09WL.UL2 / G12WL.UL2
Poids net kg 18 18 Place a level on raised tab Unit outline ASUW096NRR0(A09LL) ANUW126NRR0(A12LL)
Unité extérieure G09WL.UL2 G12WL.UL2 Unit bottom line 19 (Unité : mm)
Plage de fonctionnement Froid Min-Max °C BS -10~48 -10~48 7 3 287 287 770 7 3 ASUW1862EF0(P18EL) ASUW1862WR0(D18RL)
Chaud Min-Max °C BH -15~24 -15~24 558 106 Désignation
Pression sonore Froid GV dBA 45 45 3 1 Grille de soufflage d'air
Chaud GV dBA 45 45 2 Connexion gaz
Puissance sonore Froid GV dBA 65 65 3 Connexion liquide
3
Débit d’air GV m /h 1980 1980
Longueurs frigorifi ques UE-UI Min m - - 210 138 4 Coffret électrique
Max m 15 15 Left rear piping Right rear piping 353 5 Connexion terre
Dénivelé UE-UI Max m 10 10 Installation Plate
154
Raccords frigorifi ques Liquide Extérieur mm 6.35 6.35 24 [Unit : mm] -
Extérieur pouce (1/4) (1/4) Ø55 Ø55
Gaz Extérieur mm 9.52 9.52 30 20
Extérieur pouce (3/8) (3/8) 54
Condensats Extérieur mm 21.5 21.5 0 4 3 4 1
Extérieur pouce 0.85 0.85 277.34
Réfrigérant Type R410A R410A 288
Précharge (7,5m) g 1000 1000 CHASSIS CODE: S3
Equivalent CO 2 du F-GAS t. eq CO 2 2.09 2.09 Inverter Single 4 Dimensional drawings
Complément de charge g/m 20 20 Ø464
Type de compresseur Rotary Rotary
Poids net kg 34 34
Dimensions (LxHxP) mm 770*545*288 770*545*288
9k 12k 545 3
19
70
Prix Unitaire U.INT HT 1 164 € 1 234 €
Prix Unitaire U.EXT HT 1 412 € 1 611 € 267 5
éco participation (U.EXT) 6,67 € 6,67 € 207 2
PRIX ENSEMBLE HT (hors éco participation) 2 576 € 2 845 €
Les protections et sections de câble sont données à titre indicatif. Elles doivent être dimensionnées en fonction des paramètres de l'installation, selon la norme NF C15-100. Pour notre politique de perfectionnement constant des produits, 15.79
les caractéristiques et les données susmentionnées sont sous réserve de modifications sans obligation de préavis. Les images des produits et accessoires ont une vocation purement indicative ; pour des exigences graphiques, les couleurs des produits
peuvent différer de la réalité. Ces produits contiennent des gaz à effet de serre fluorés.
[Unit : mm]
34 35
CHASSIS CODE : UL2 Dimensional drawings

27
