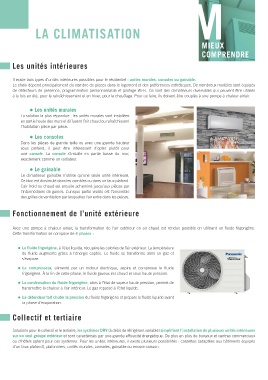

Page 89 - CATA CHAUFFAGE 2018

M

LA CLIMATISATION

MIEUX
COMPRENDRE

Les unités intérieures

Il existe trois types d’unités intérieures possibles pour le résidentiel : unités murales, consoles ou gainable.
Le choix dépend principalement du nombre de pièces dans le logement et des préférences esthétiques. De nombreux modèles sont équipés
de détecteurs de présence, programmation personnalisable et pilotage Wi-Fi. Ce sont des climatiseurs réversibles qui peuvent être utilisés
à la fois en été, pour le rafraîchissement et en hiver, pour le chauffage. Pour ce faire, ils doivent être couplés à une pompe à chaleur air/air.

• Les unités murales
La solution la plus répandue : les unités murales sont installées
en partie haute des murs et diffusent l’air chaud ou rafraîchissent
l’habitation pièce par pièce.
• Les consoles
Dans les pièces de grande taille ou avec une grande hauteur
sous plafond, il peut être intéressant d’opter plutôt pour
une console. La console s’installe en partie basse du mur,
exactement comme un radiateur.
• Le gainable
Le climatiseur gainable n’utilise qu’une seule unité intérieure.
Ce bloc est dissimulé dans les combles ou dans un faux plafond.
L’air froid ou chaud est ensuite acheminé jusqu’aux pièces par
l’intermédiaire de gaines. L’unique partie visible est l’ensemble
des grilles de ventilation par lesquelles l’air entre dans les pièces.

Fonctionnement de l’unité extérieure

Avec une pompe à chaleur air/air, la transformation de l’air extérieur en air chaud est rendue possible en utilisant un fluide frigorigène.
Cette transformation se compose de 4 phases :

• Le fluide frigorigène, à l’état liquide, récupère les calories de l’air extérieur. La température
du fluide augmente grâce à l’énergie captée. Le fluide se transforme alors en gaz et
s’évapore.

• Le compresseur, alimenté par un moteur électrique, aspire et compresse le fluide
frigorigène. À la fin de cette phase, le fluide gazeux est chaud et sous haute pression.

• La condensation du fluide frigorigène, alors à l’état de vapeur haute pression, permet de
transmettre la chaleur à l’air intérieur. Le gaz repasse à l’état liquide.

• Le détendeur fait chuter la pression du fluide frigorigène et prépare le fluide liquide avant
la phase d’évaporation.

Collectif et tertiaire

Solutions pour le collectif et le tertiaire, les systèmes DRV (à débit de réfrigérant variable) simplifient l’installation de plusieurs unités intérieures
sur un seul groupe extérieur et sont caractérisés par une grande efficacité énergétique. De plus en plus de bureaux et centres commerciaux
ou d’hôtels optent pour ces systèmes. Pour les unités intérieures, il existe plusieurs possibilités : cassettes (adaptées aux bâtiments équipés
d’un faux plafond), plafonniers, unités murales, consoles, gainable ou encore caisson.
